机电工程鲁班奖实例赏析，美到不忍直视！
一、地下车库上部空间布局

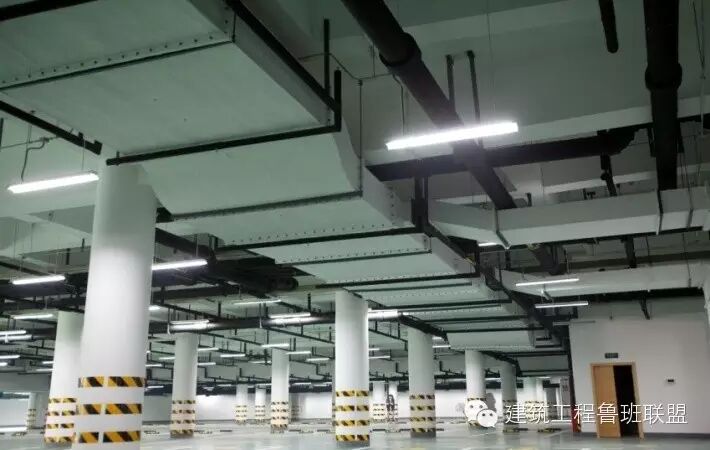

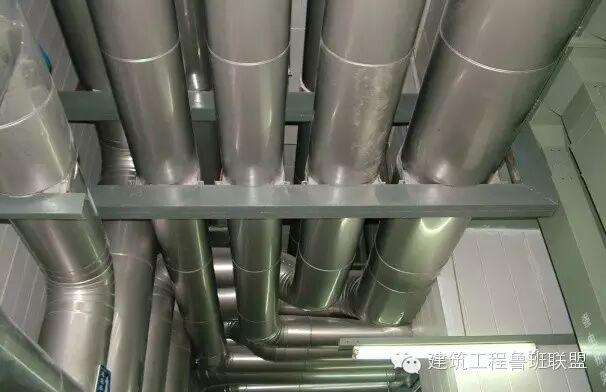

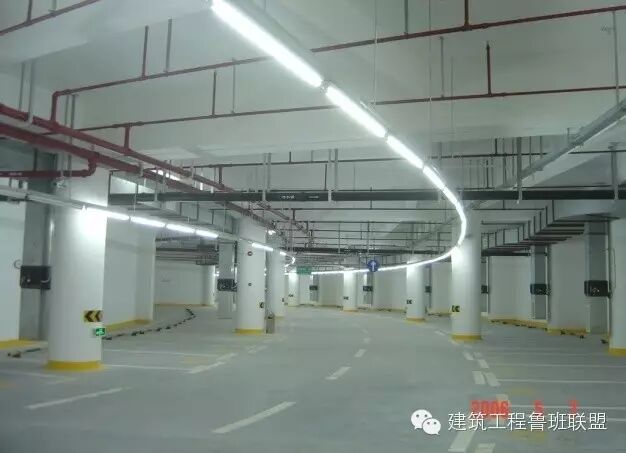

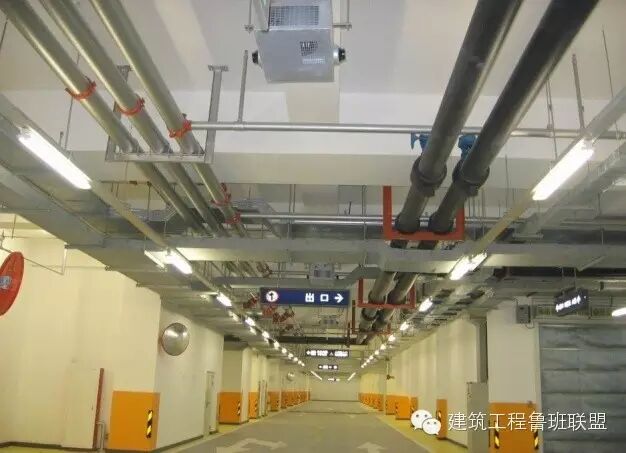

水、暖、电多种管线纵横交错，布置有序。
二、各功能用房

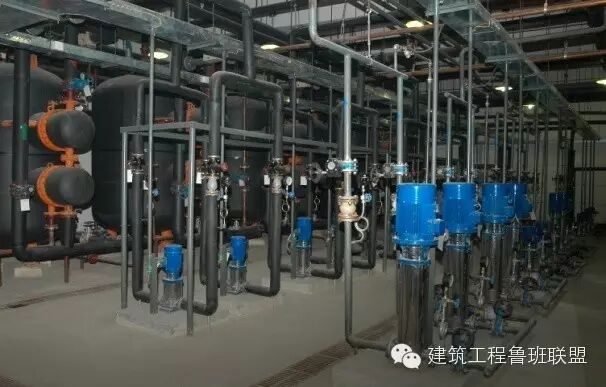

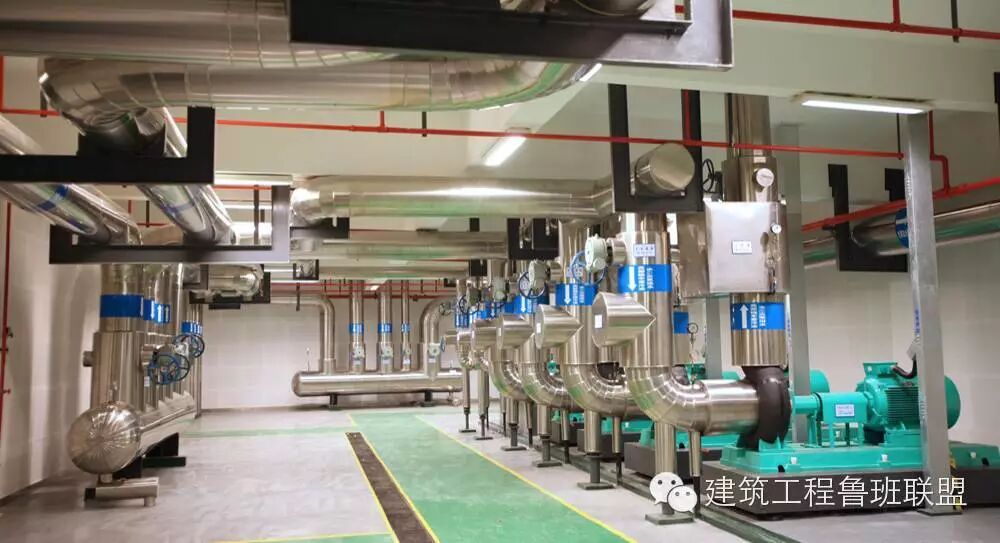

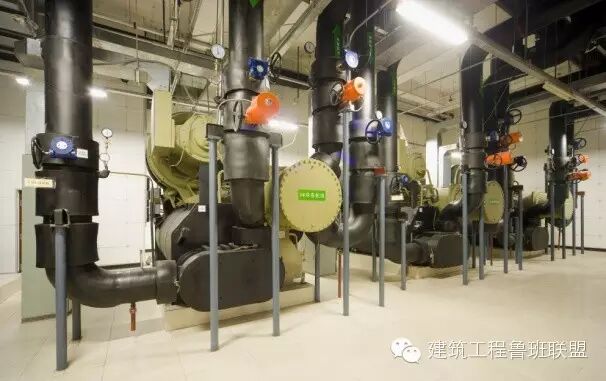

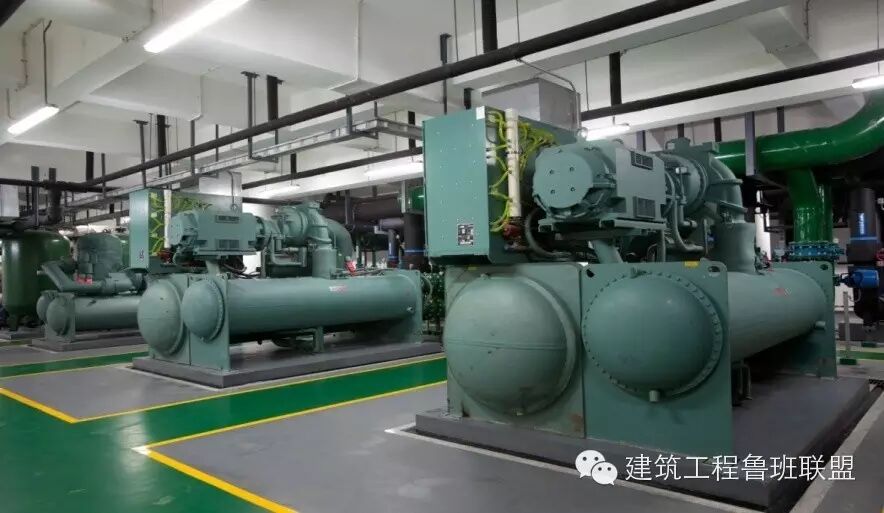

空调冷冻机房设备、管道布置整齐有序，管道共用吊架，布置美观。

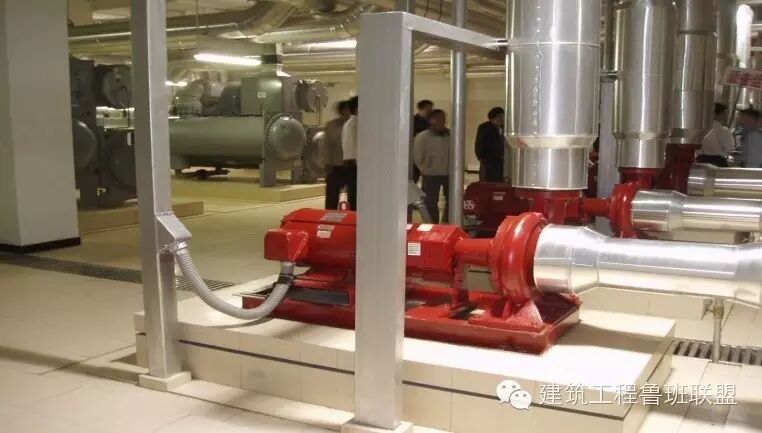

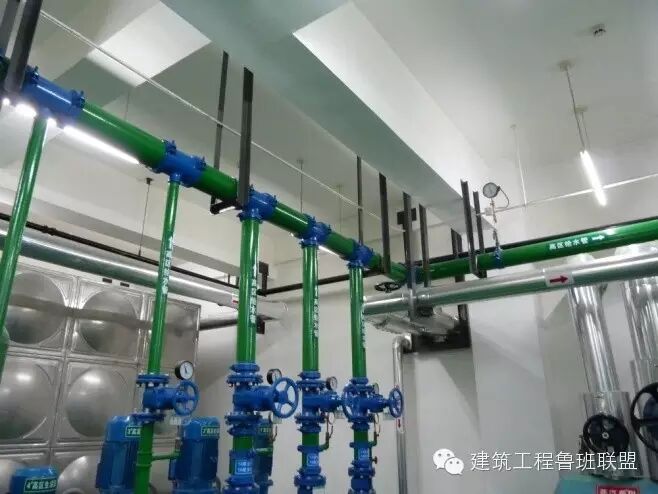

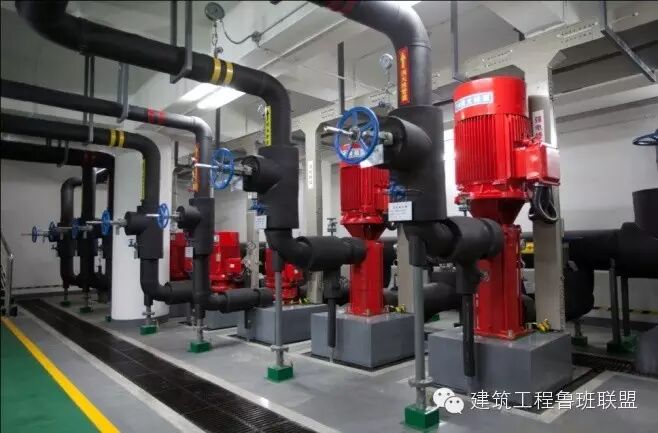

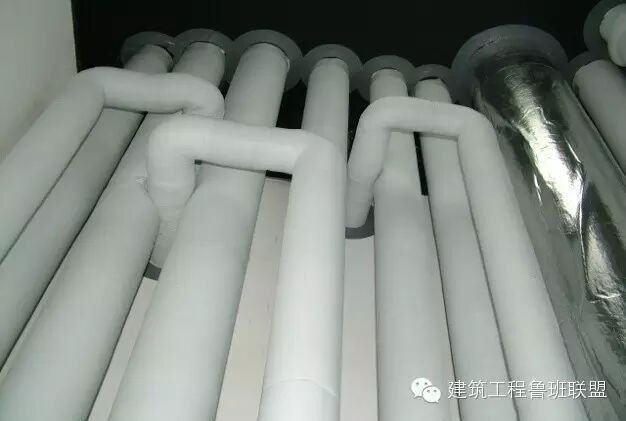

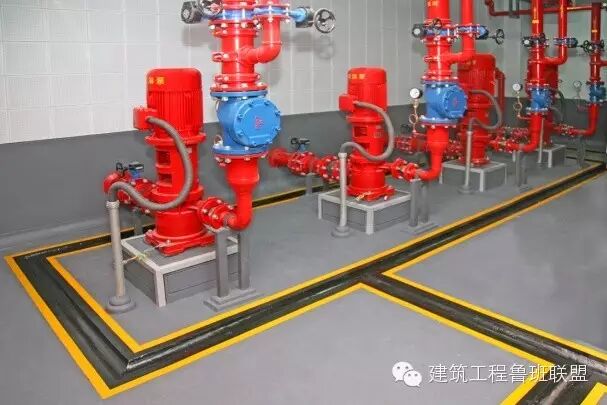

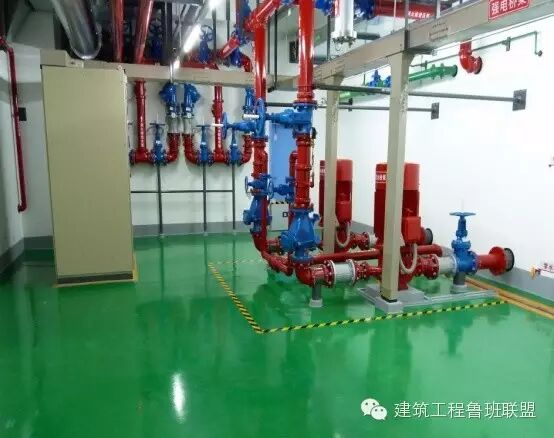

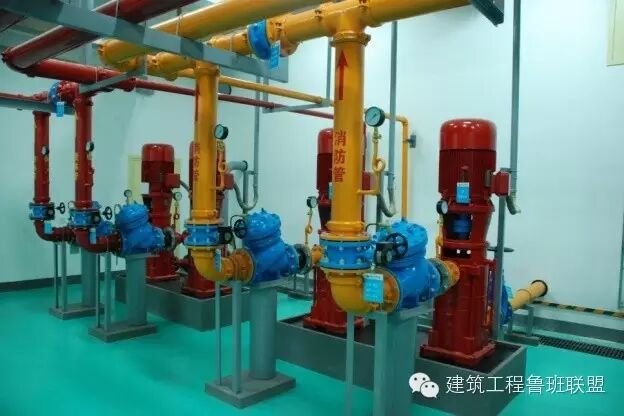

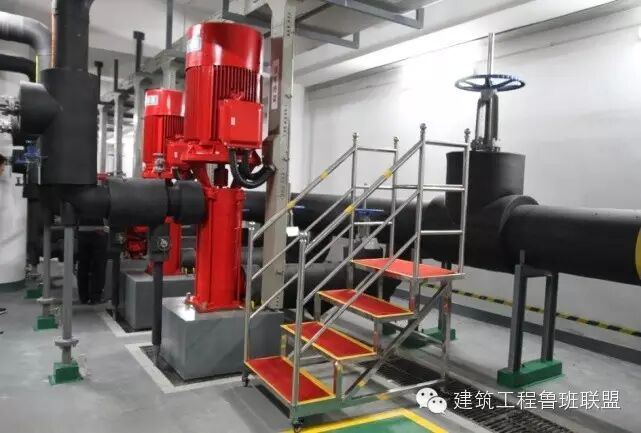

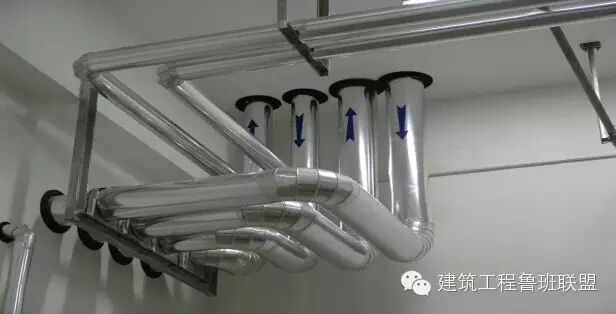

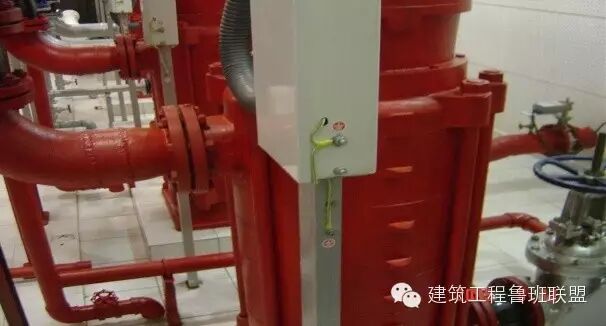

设备管道保温做工精细布局精美，装饰、安装的高度统一 布局与油漆色彩相得益彰 ；泵房设备布置有序规范、排列整齐，油漆色泽明快、布局整洁明亮。

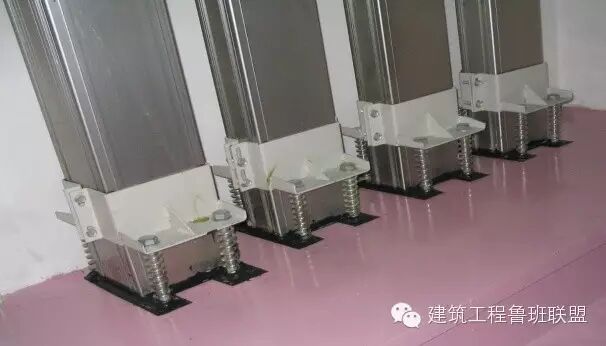

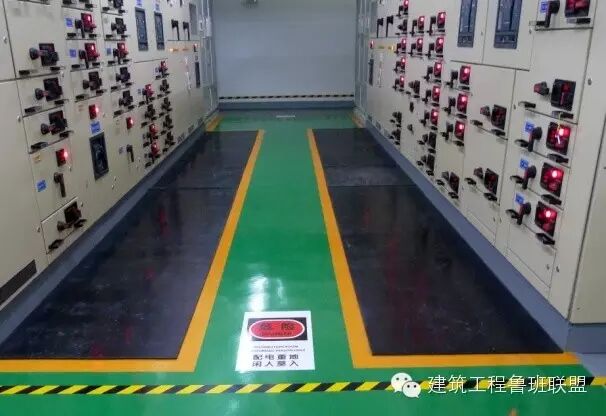

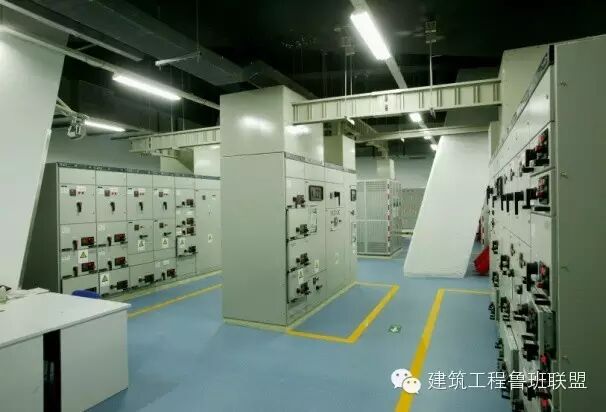

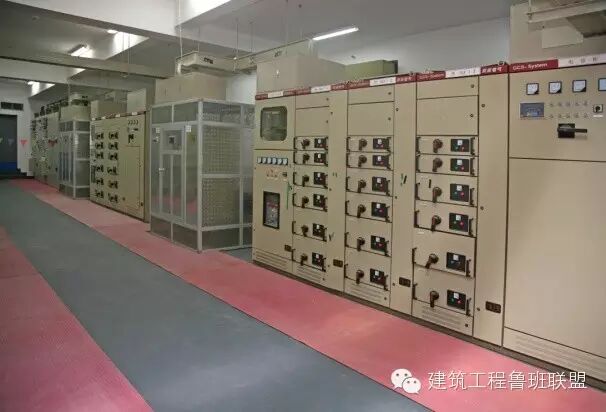

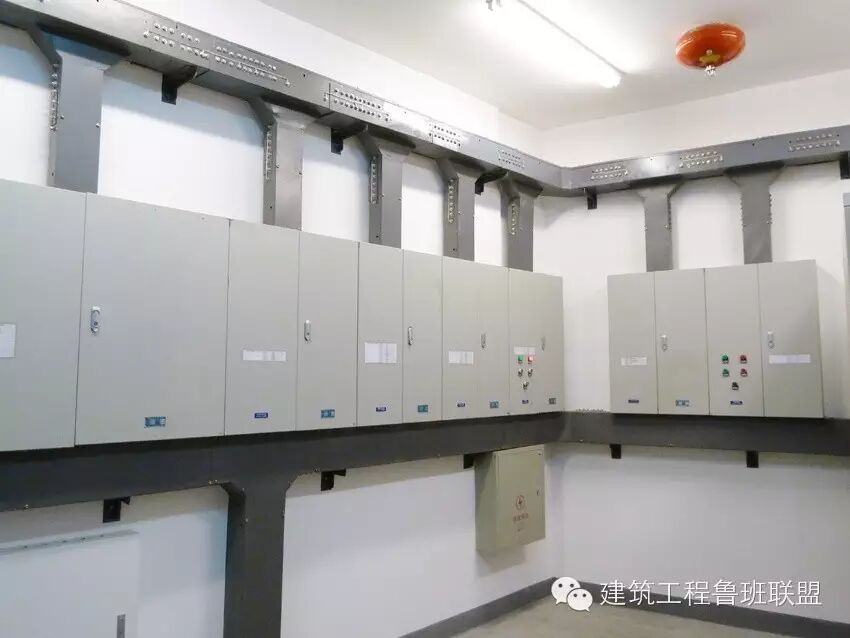

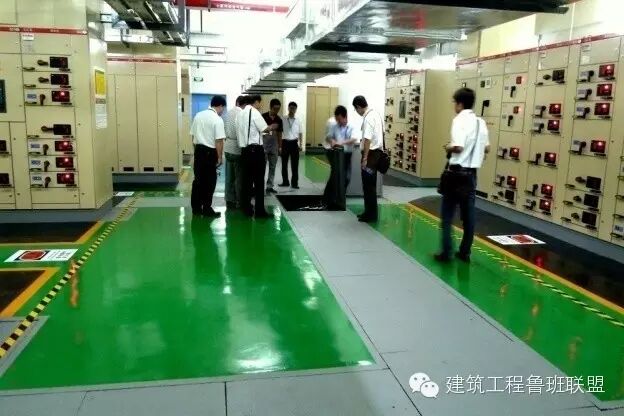

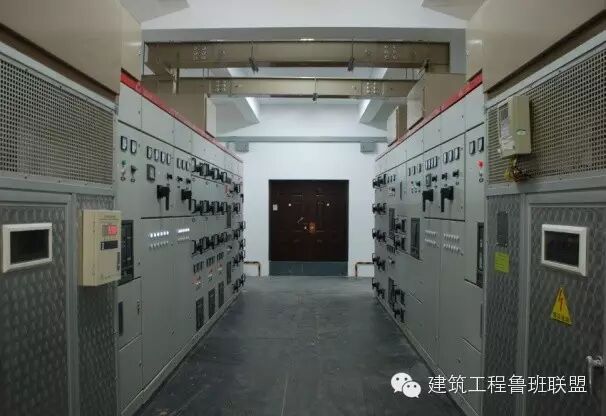

配电房设备布置规范有序、排列整齐，安装的高度统一，整洁明亮。
三、屋面布局

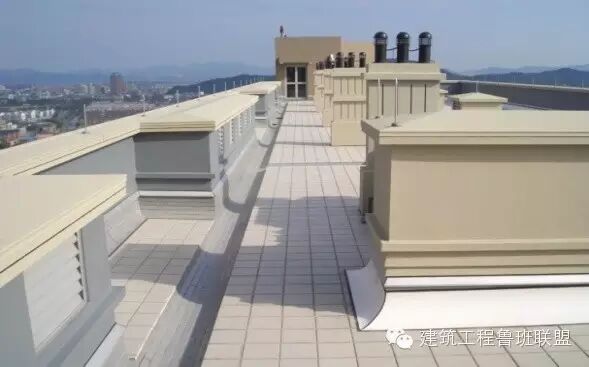

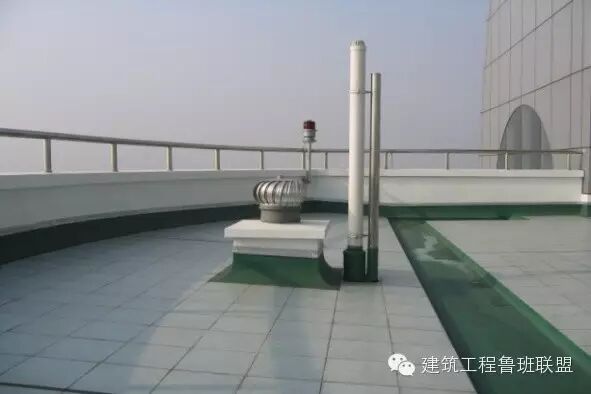

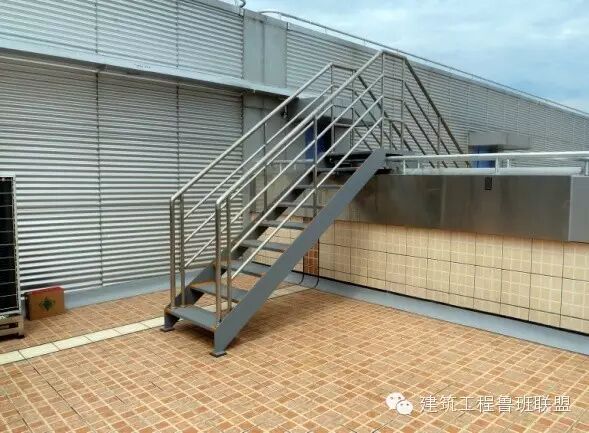

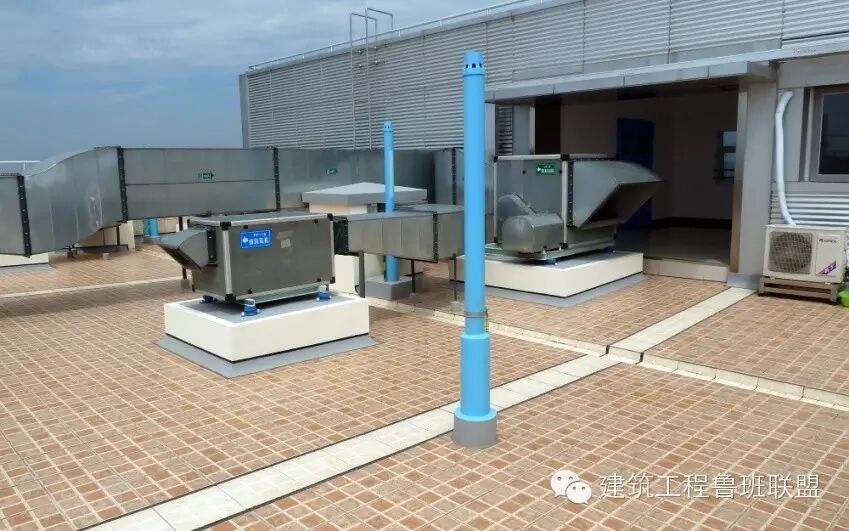

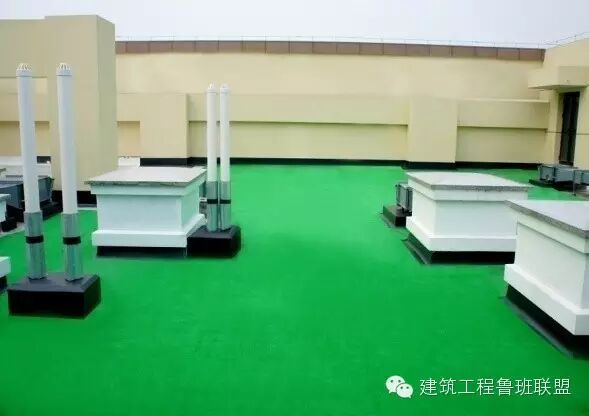

管道、设备、避雷系统
四、电井、管井安装

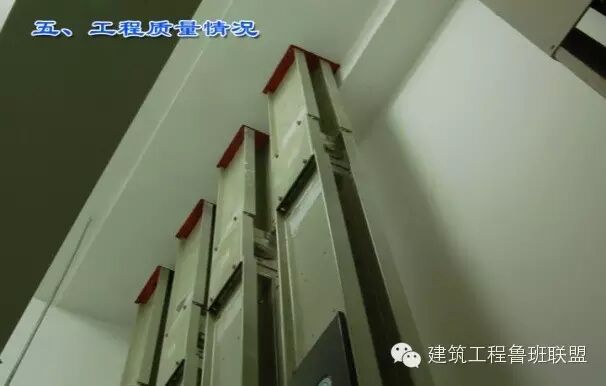

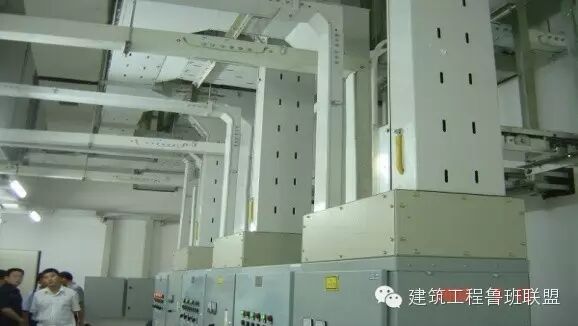

等电位接地良好，设备管道在地面处的护口 、防火封堵良好；母线安装良好，防火封堵严密，安装布局合理、竖直。

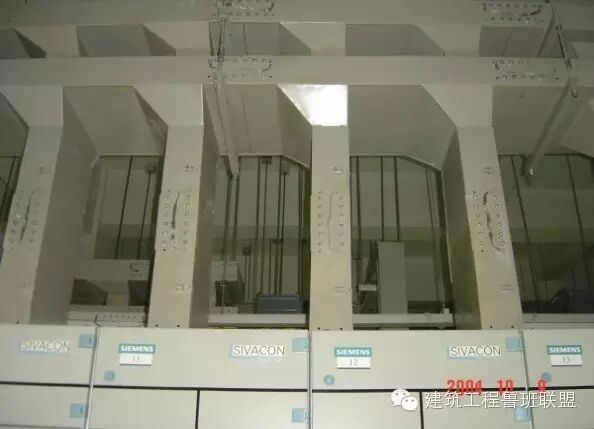

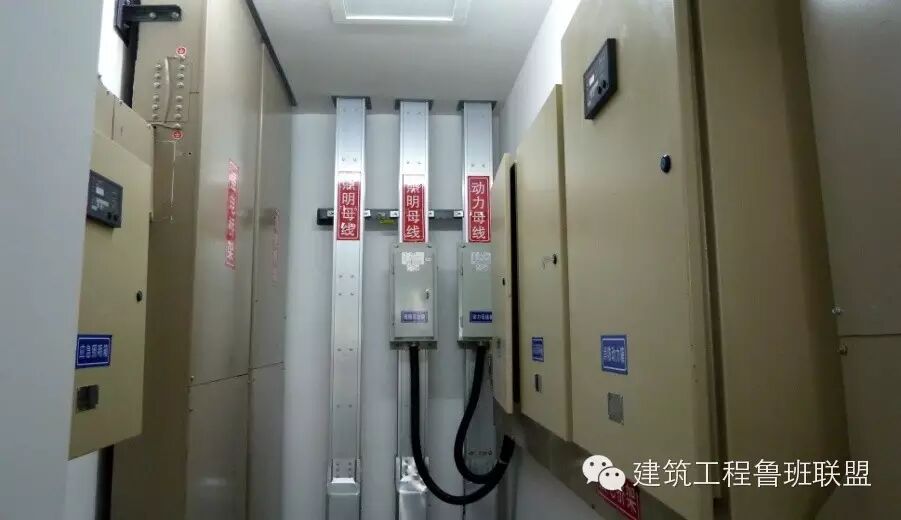

母线安装良好，防火封堵严密；安装布局合理、竖直。
五、卫生间安装

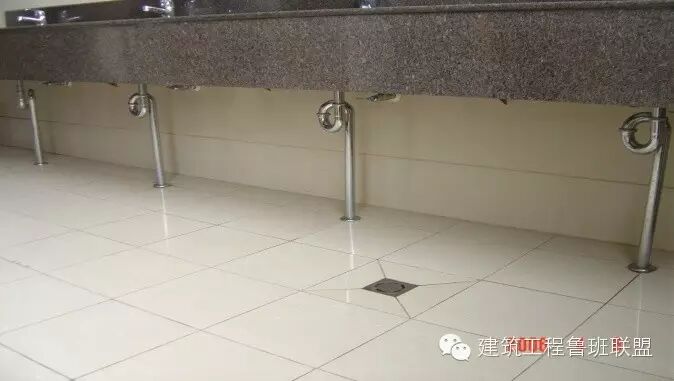

面盆下水管安装与装饰配合密切、有规律，正好对正地砖缝中；洁具安装牢固位置标高准确与装饰相协调。
卫生间墙、地砖与隔断的处理，墙砖纵横贯通开关盒居中对称安装。
六、顶棚安装施工

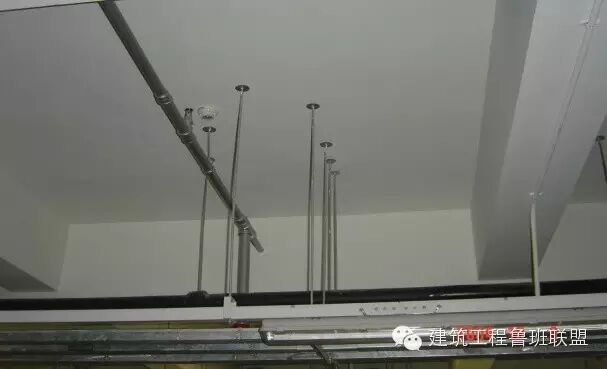

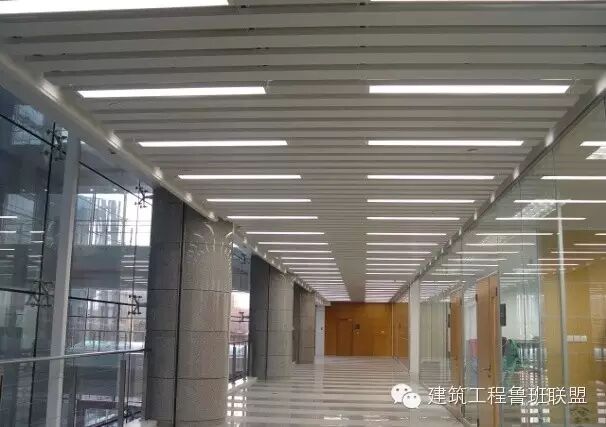

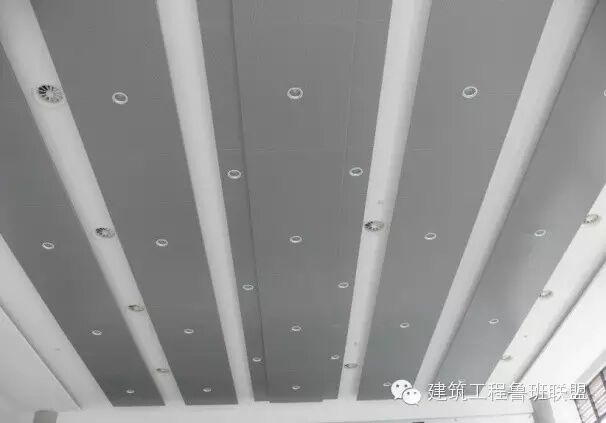

吊顶灯具布局美观
灯具成排成线

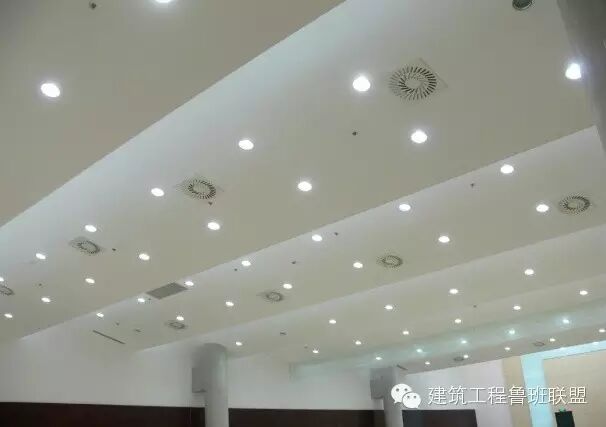

顶棚灯具风口烟感居中对称布置
灯具烟感错落有致成排成线
七、安装细部工艺处理

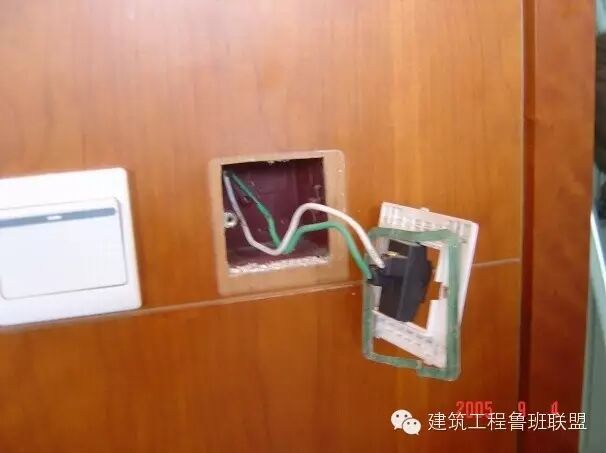

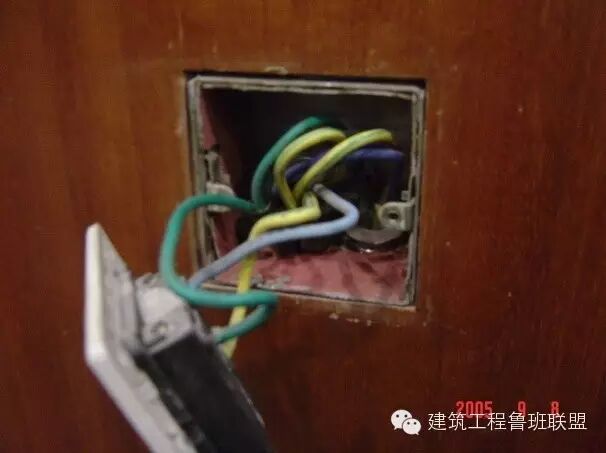

木装饰、软装饰处插座开关的防火处理

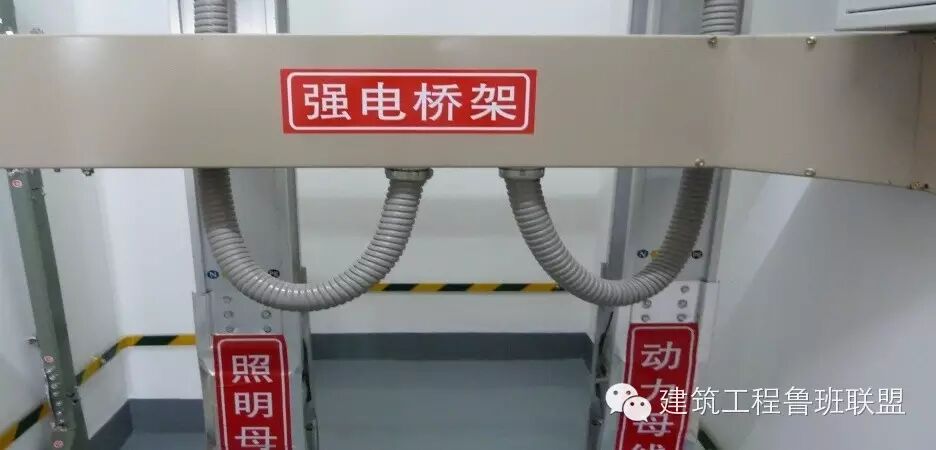

桥架安装施工
漏斗使用正确
穿墙的软防火材料处理

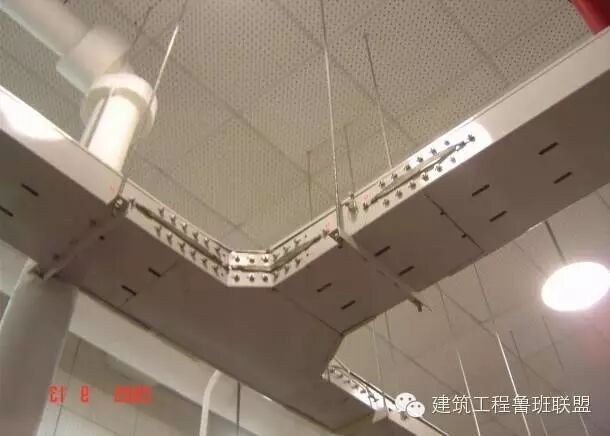

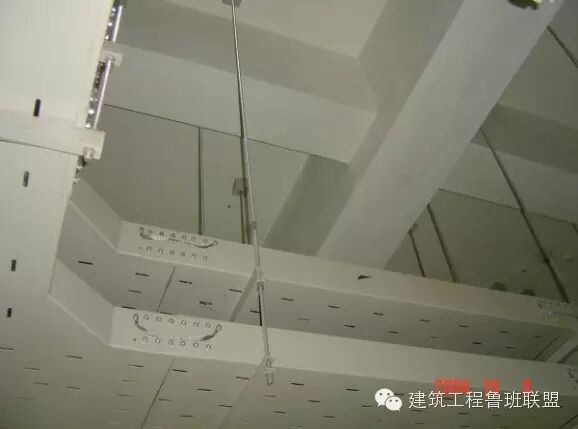

桥架接头角弯规范、接地良好、排列整齐、油漆完善、三通正确
首端接地做法
末端接地良好，标识明确

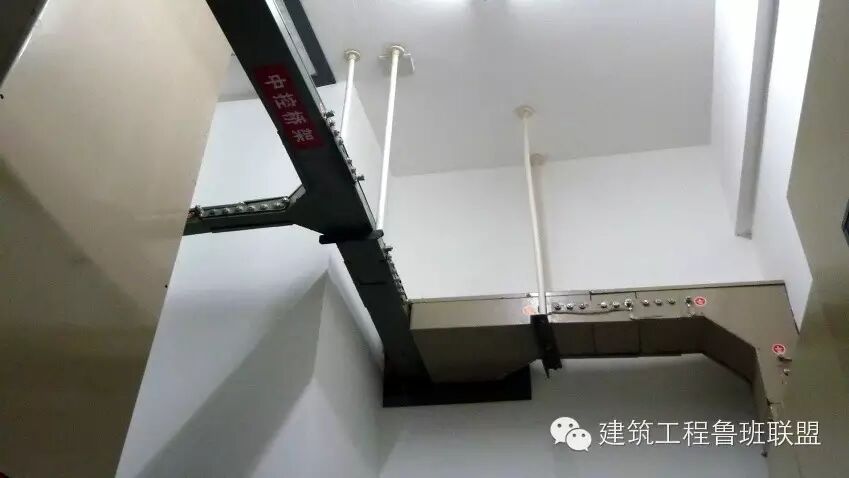

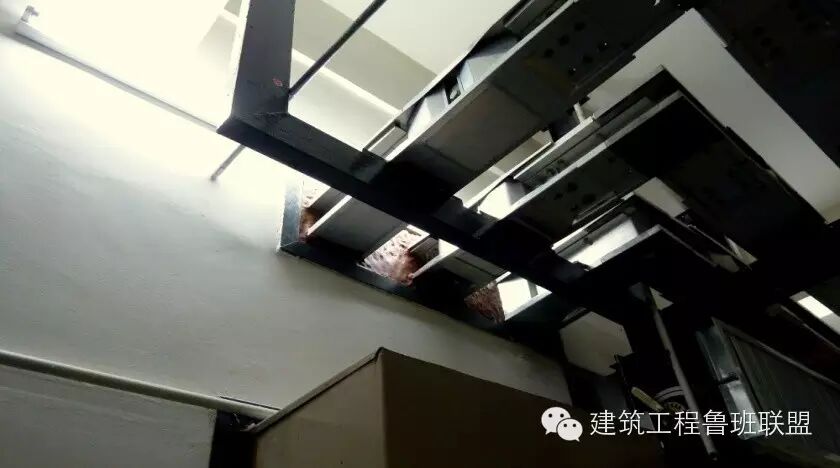

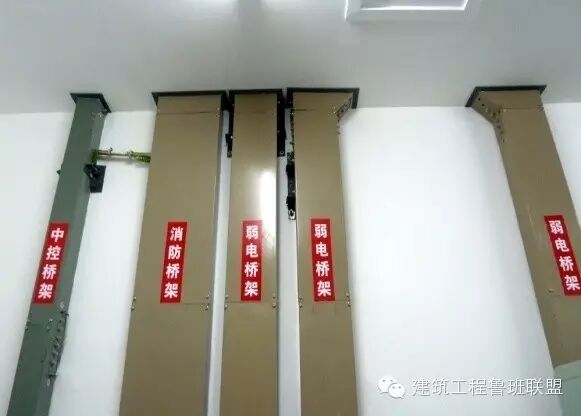

桥架排列布局合理、竖直，安装到位、防火封堵良好，标识明确。

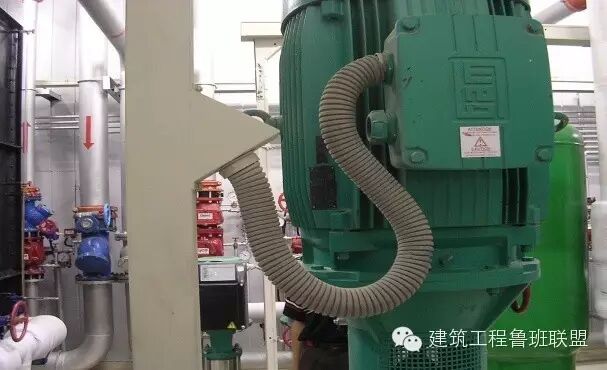

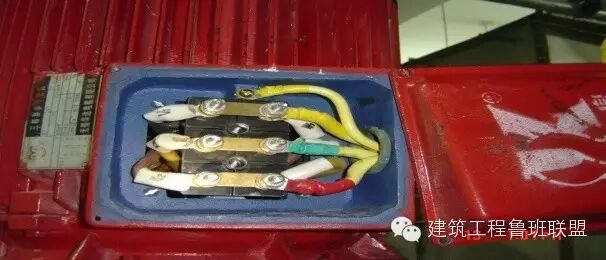

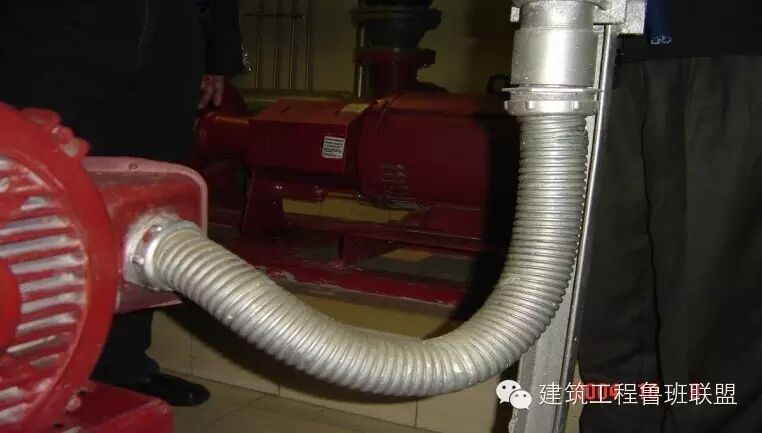

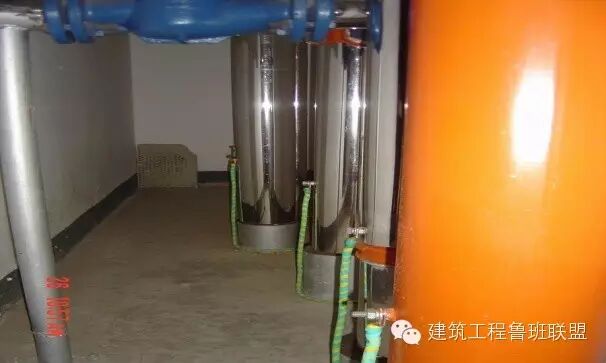

电机进线
工艺到位接地完善
锁口牢固工艺完善
工艺到位接地完善
接地正确

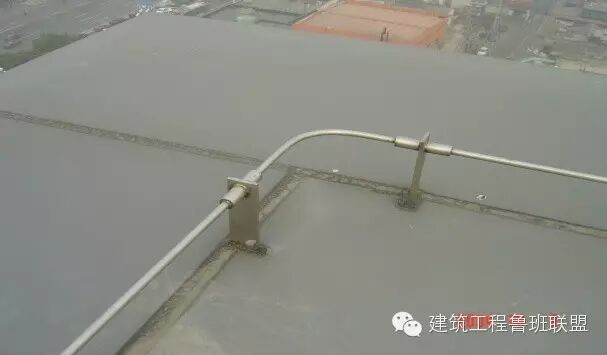

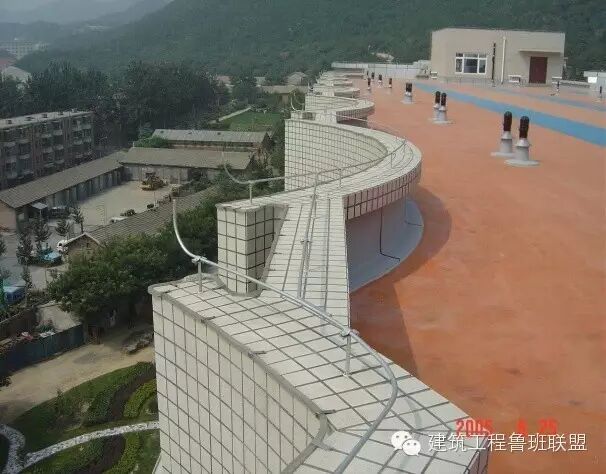

屋面避雷网安装

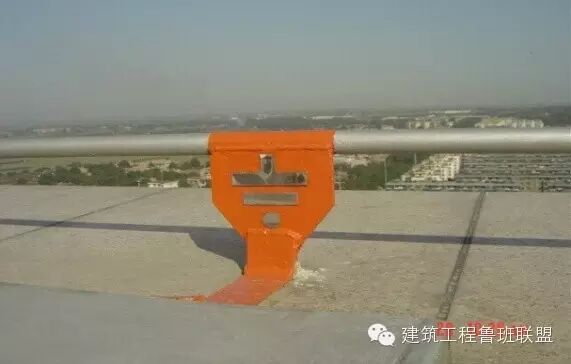

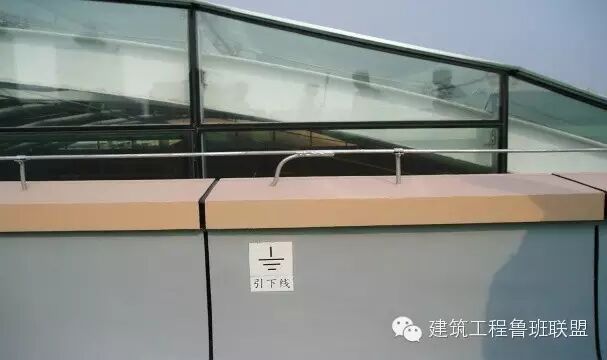

引下线标
支撑点讲究

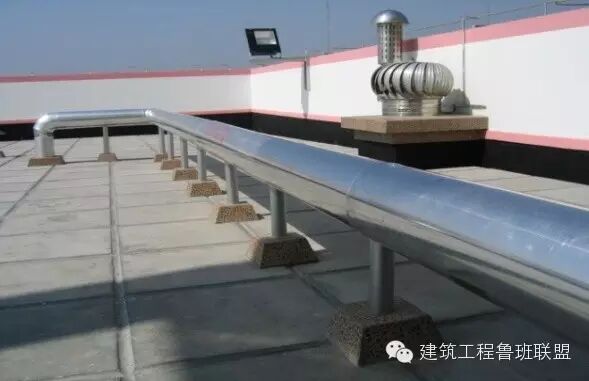

温度补偿做法正确
伸缩缝处补偿器
标识正确

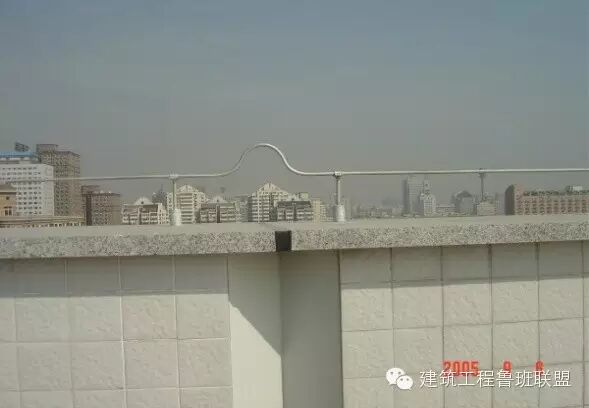

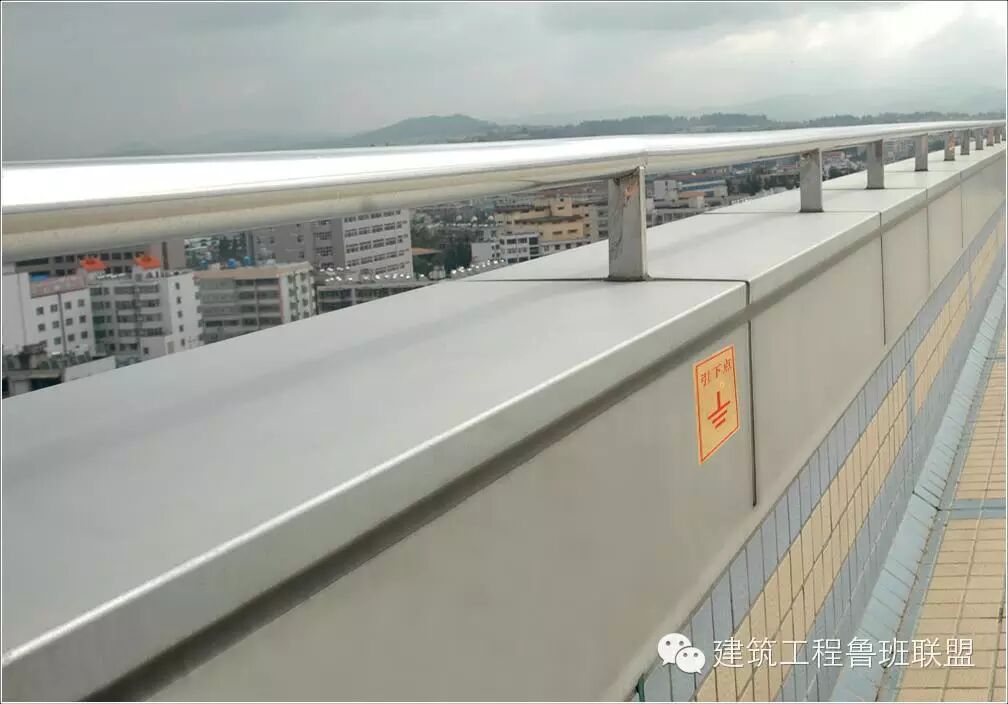

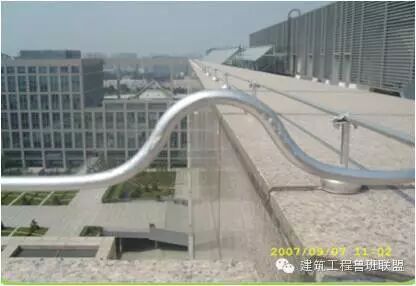

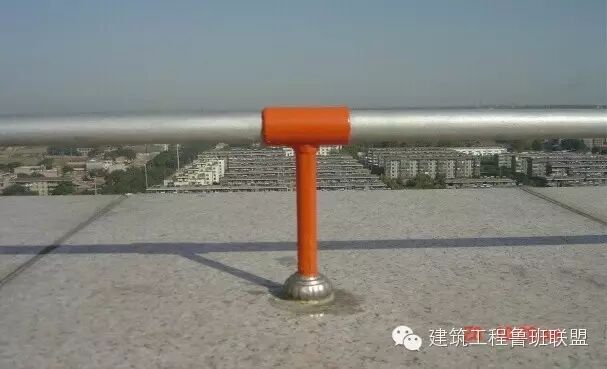

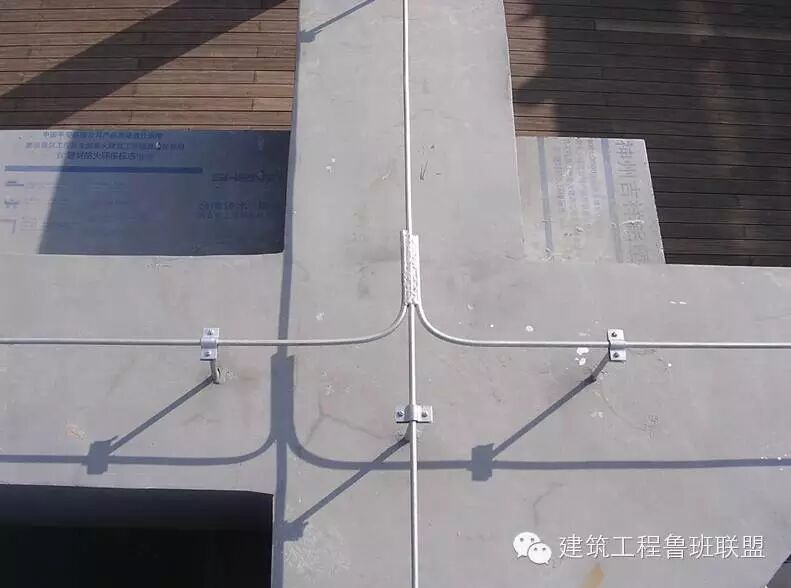

屋面避雷线施工标准、规范做法

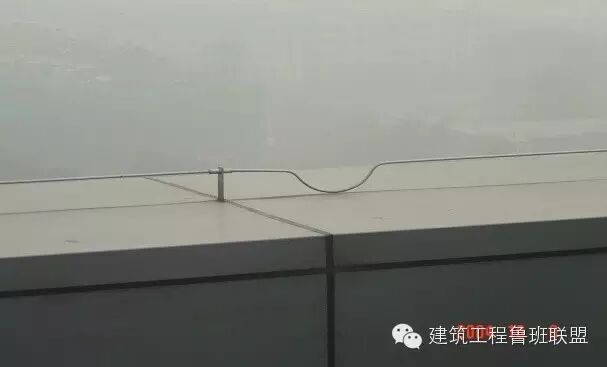

变形缝
转角方式正确

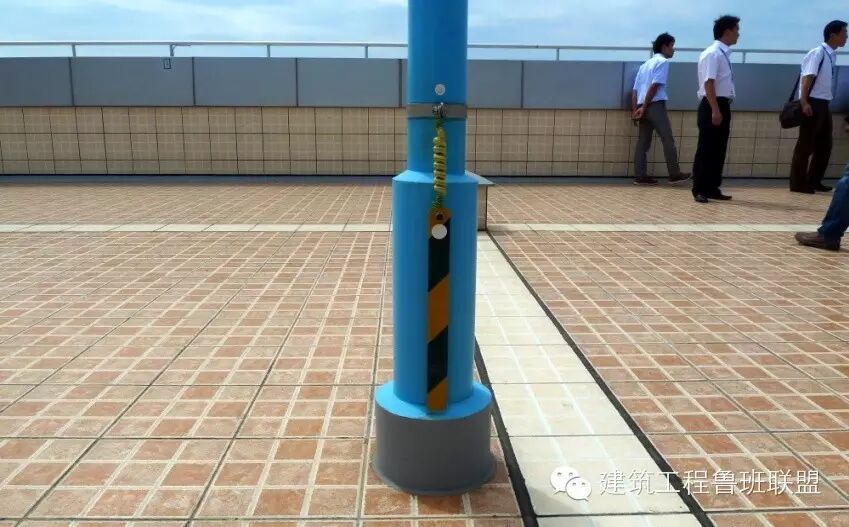

管根、支吊架根部处理
吊杆加装朔料套管，一致美观

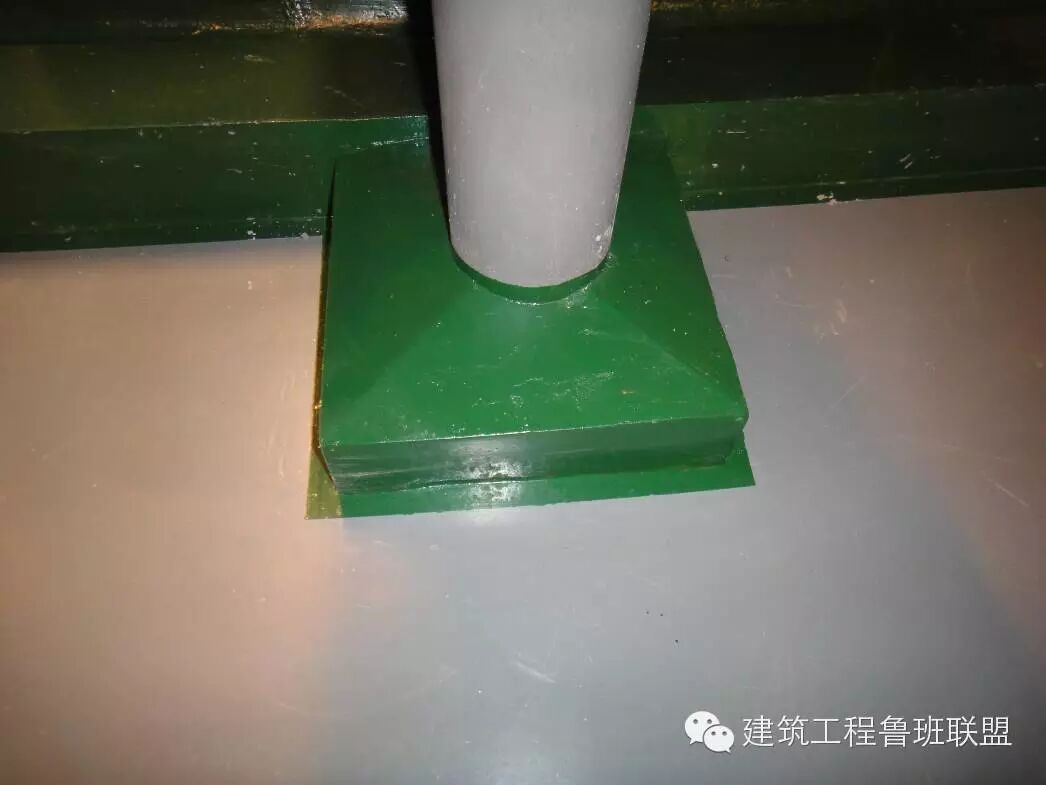

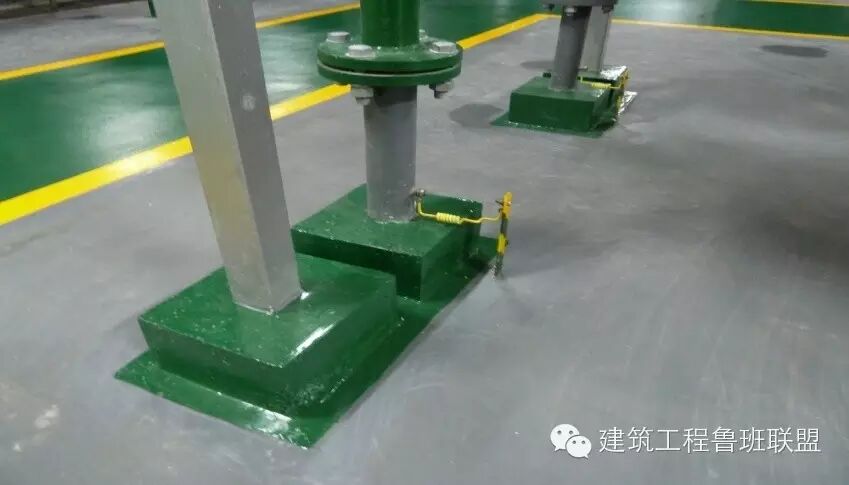

支架根部水泥小台、标准整齐
设备、管道穿墙时的护口做法

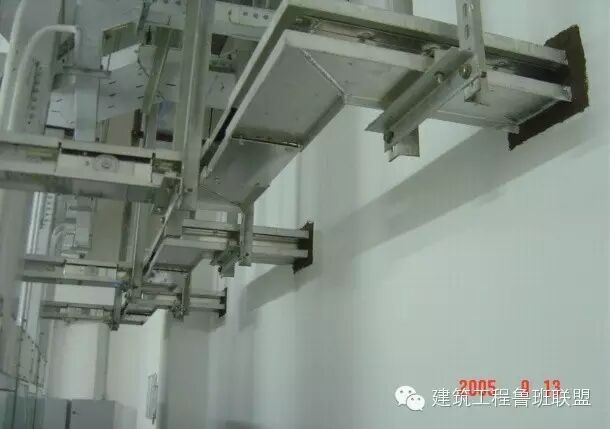

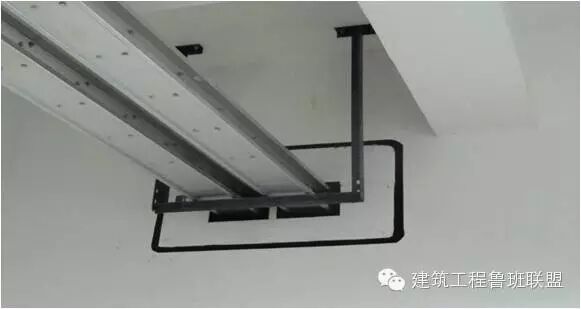

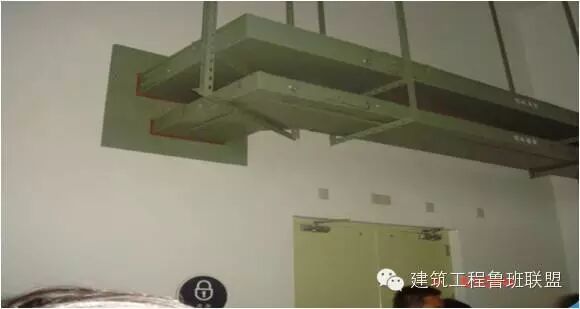

电缆桥架穿墙板封堵做法；吊架、吊杆根部做法

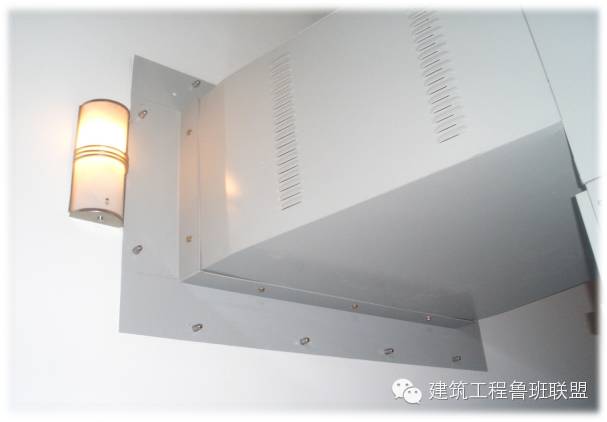

电缆桥架穿墙板封堵
管道穿墙时的保温及护口做法
管道在顶棚及墙面的护口做法
电缆桥架穿墙板封堵做法
支架根部水泥小台、标准整齐

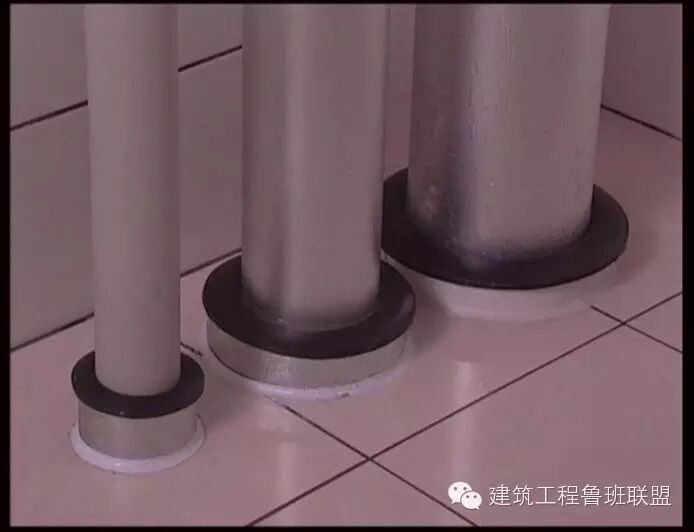

管道穿墙护口做法
吊杆根部做法
管道穿墙护口做法

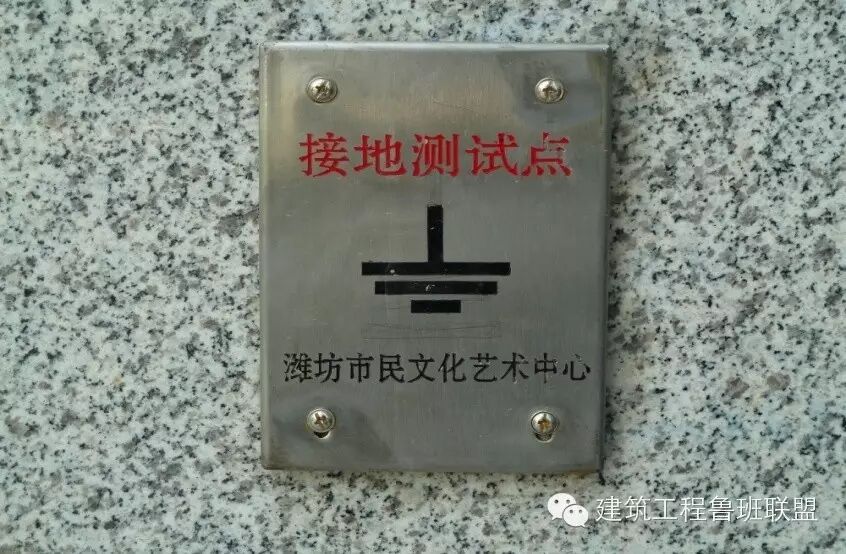

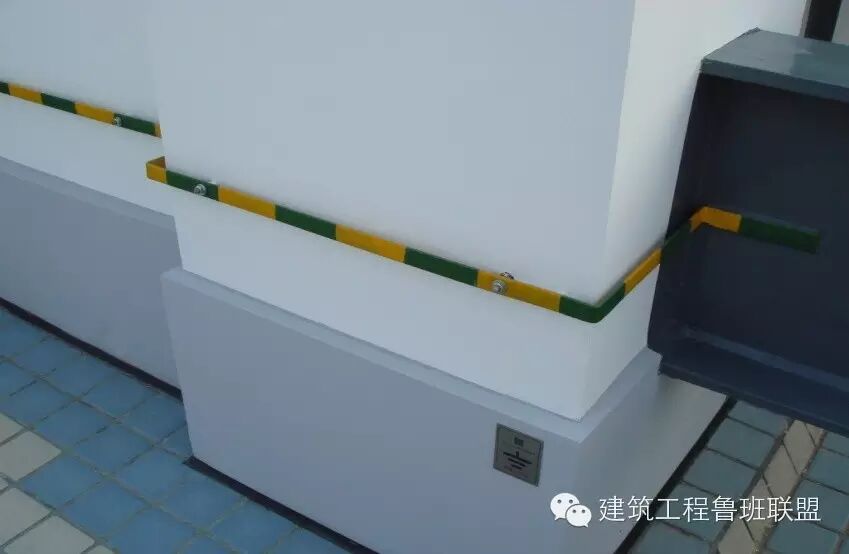

室外接地测试点设置
防雷测试点规范美观

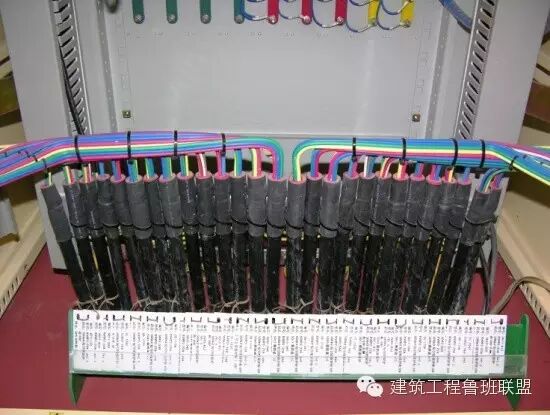

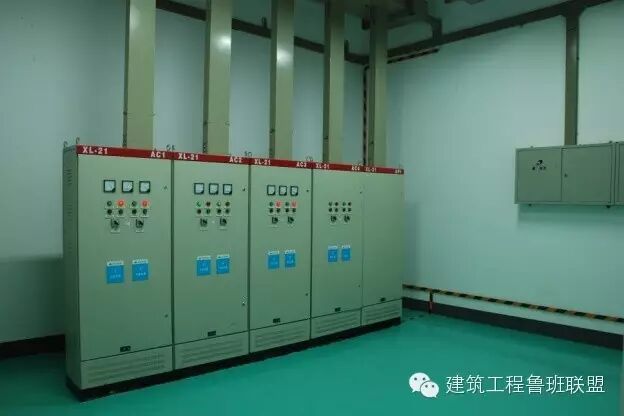

配电柜，配电箱的处理

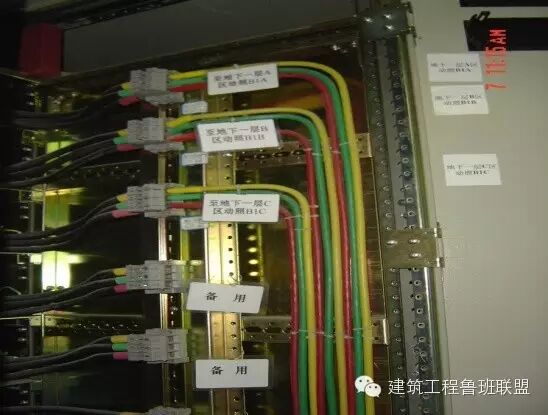

标识清晰、挂牌完整、布线整齐
零线和保护地线经汇流排配出
布局整齐、间隔均匀

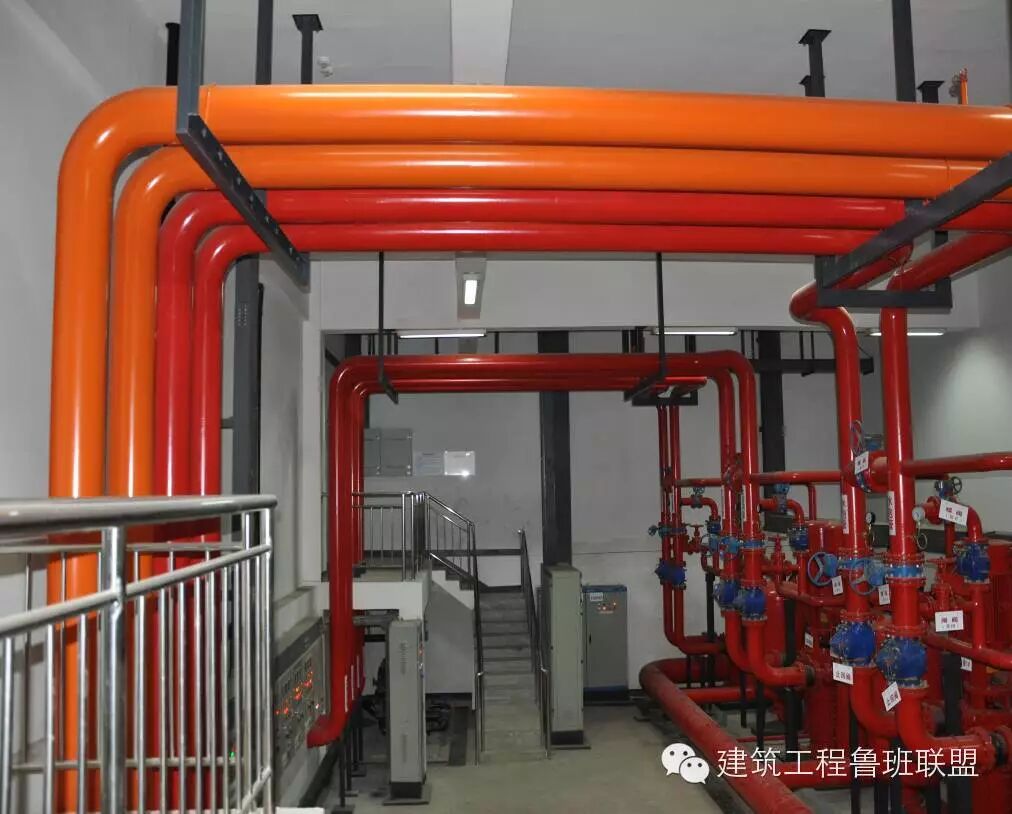

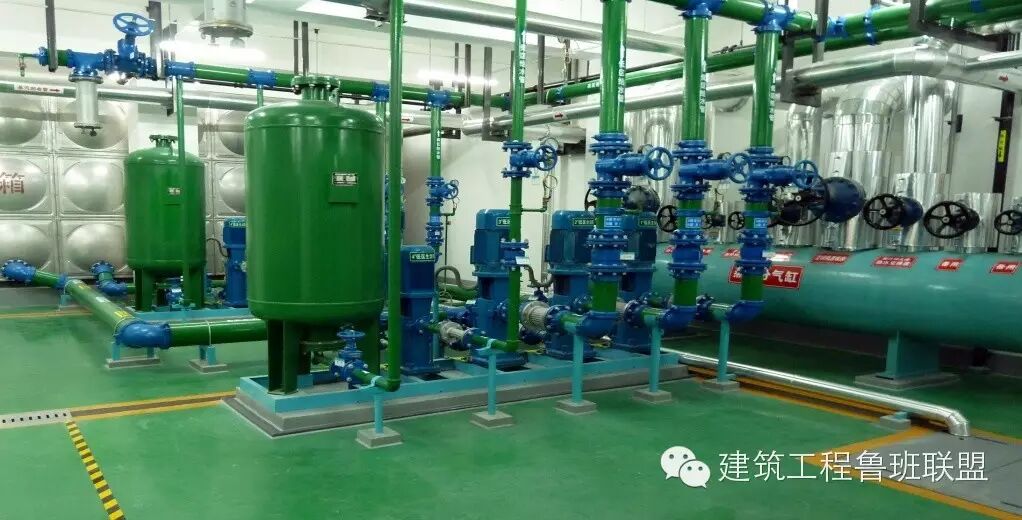

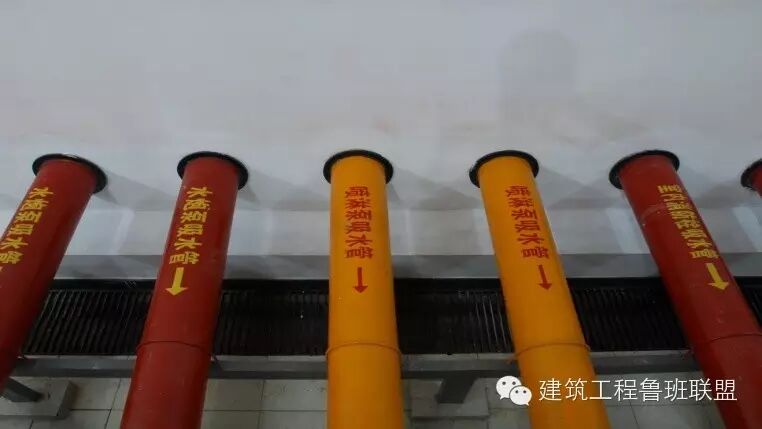

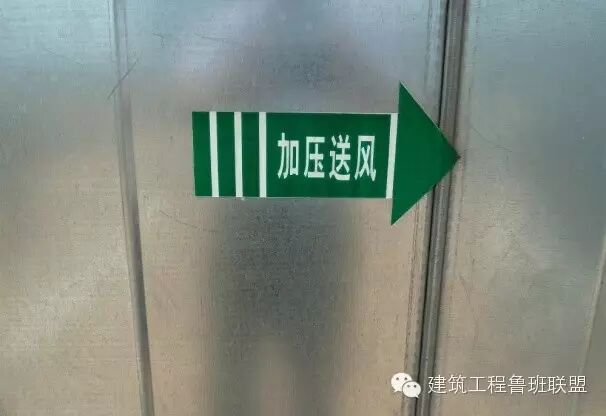

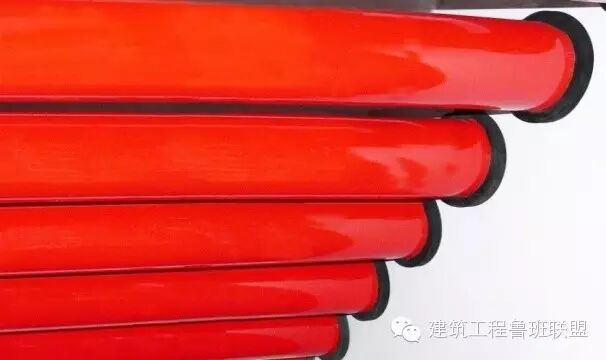

管道、设备、油漆颜色与标识

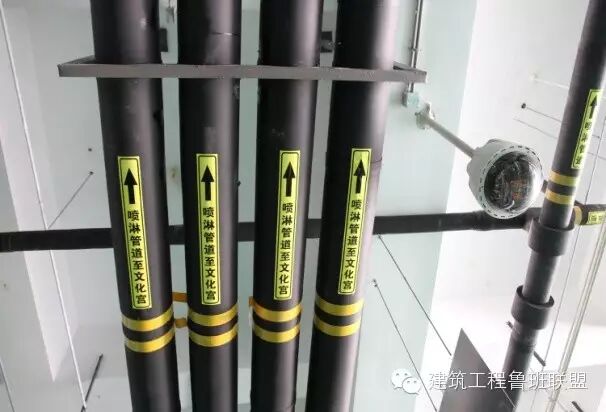

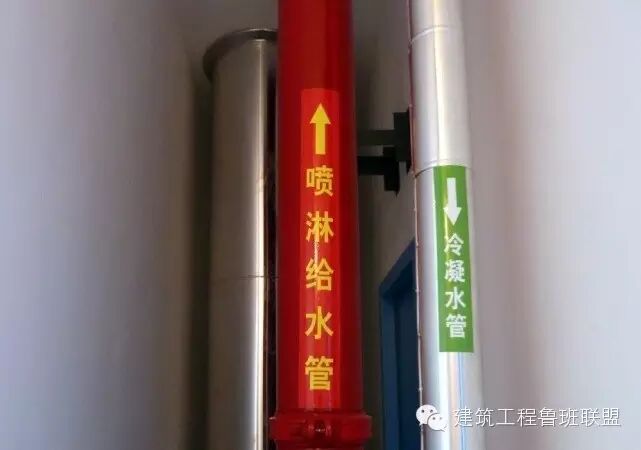

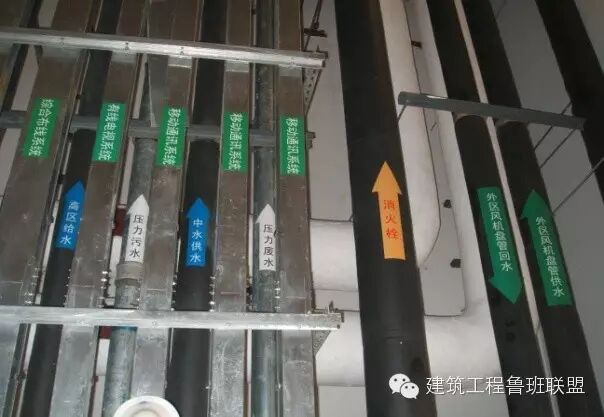

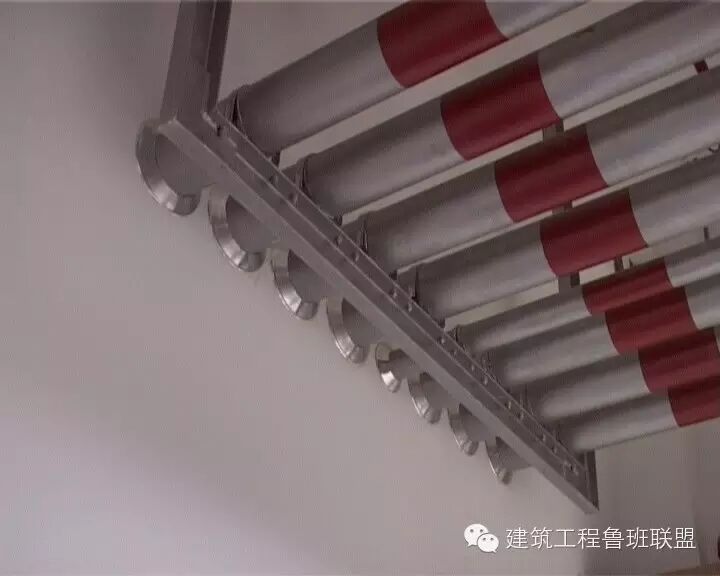

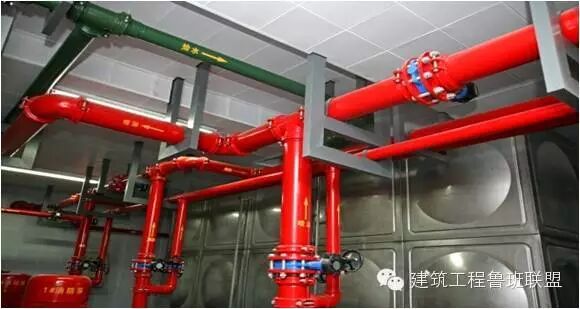

共用管架标识、专业颜色标识清晰，颜色鲜艳 、标识醒目鲜艳

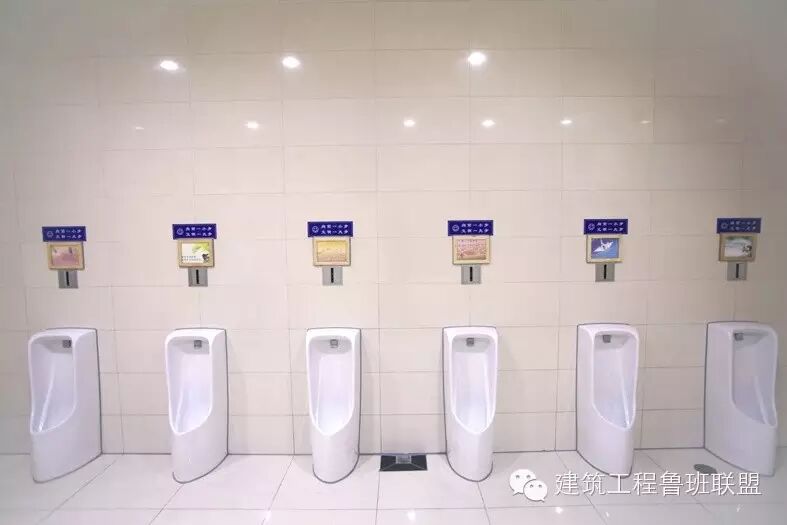

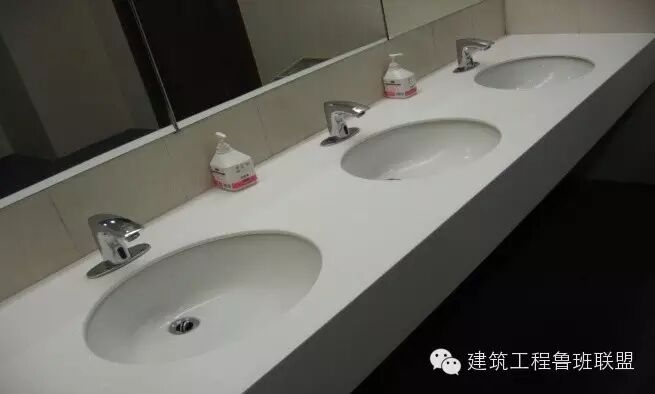

卫生洁具安装高度统一，位置对称居中，排列整齐。
水管、风管、电缆桥架排布紧凑合理、安装顺直美观，支吊架稳固可靠。
机电系统策划精细，布置美观合理，运行可靠。

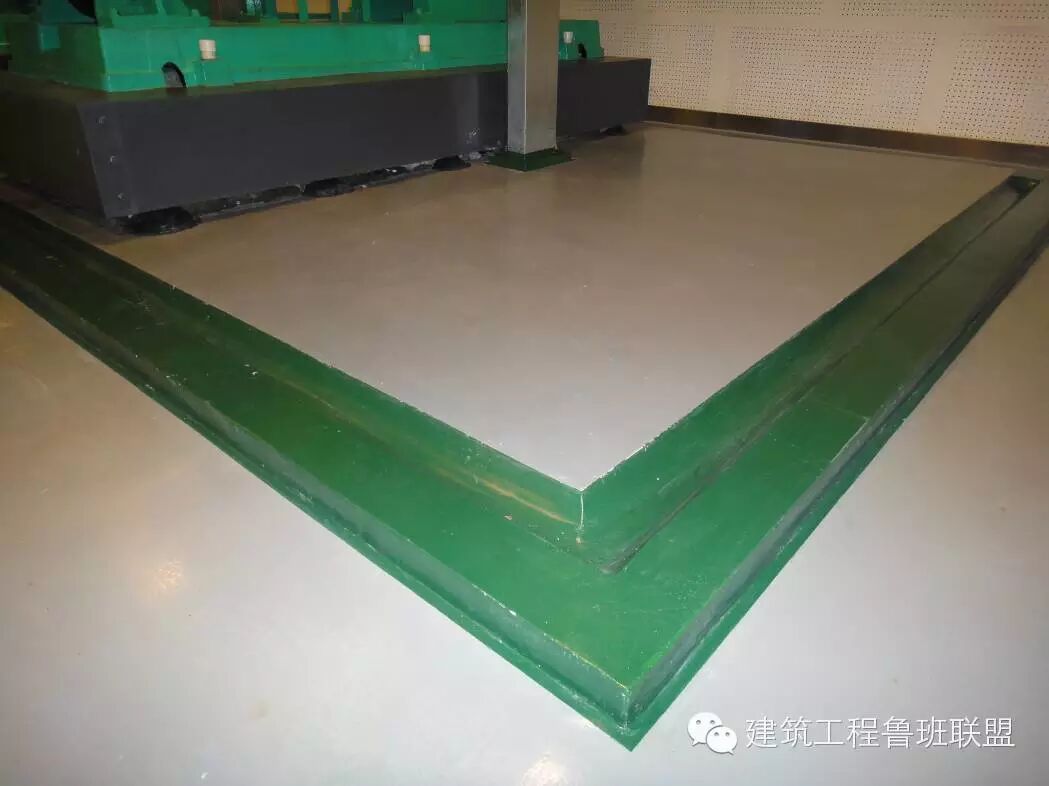

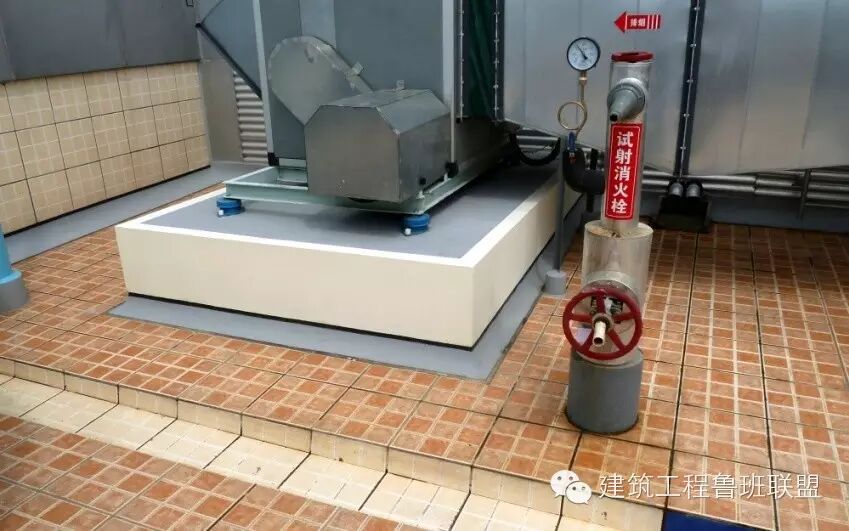

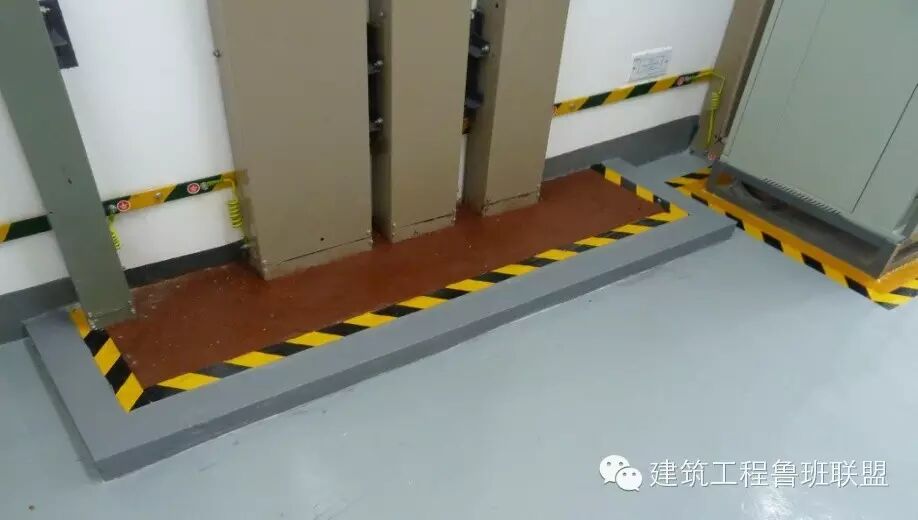

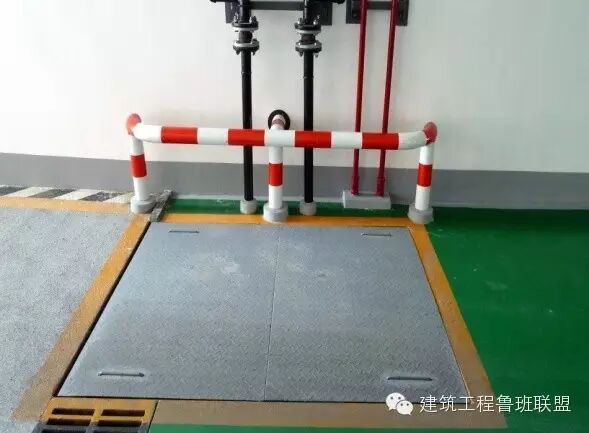

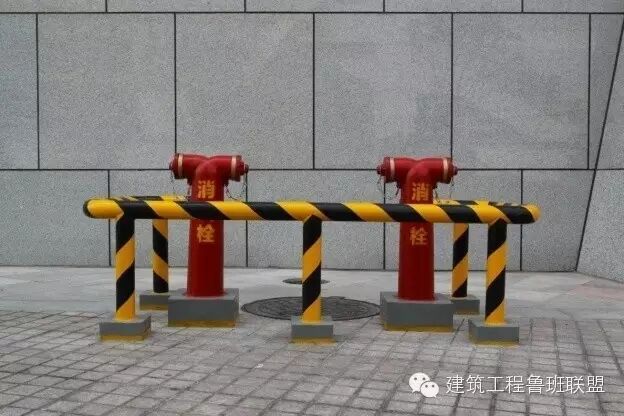

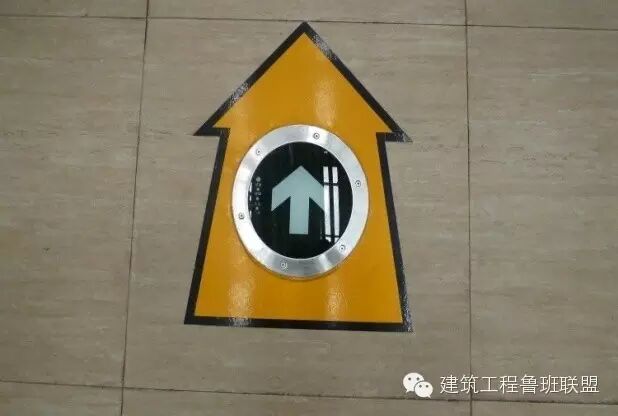

设备用房墩座、排水沟细部处理统一精美。
