多联机安装工程各阶段质量问题及施工做法超强解析
整合多联机安装工程以下七个阶段的实例，图文分析各阶段存在的典型质量问题以及施工做法，值得参考学习。
一、室内机安装
二、室外机安装
三、冷媒管路安装
四、冷凝水管路安装
五、风管安装
六、电气配线
七、调试运行

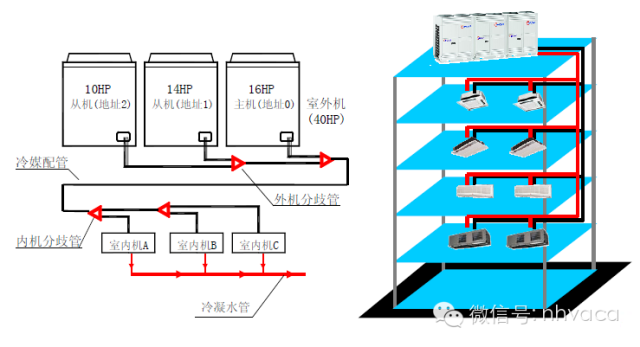

多联机安装系统图
一、室内机安装质量问题
室内机位置选择不当

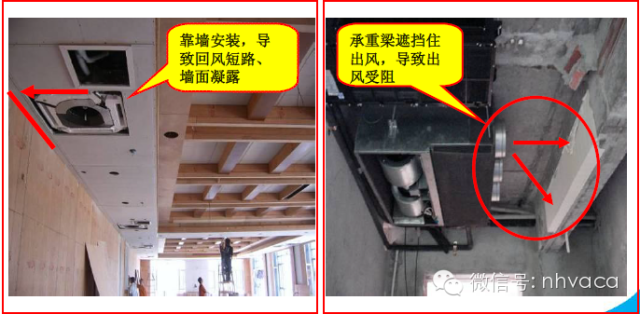

错误：靠墙安装遮挡出风，导致出回风不畅，回风短路，机器频繁保护开启；墙面凝露，引起漏水投诉，影响使用效果。
错误：XX机静压为0Pa，接风管长度不能超过0.5米，安装出风口高度不能超过2.4米，出风口不能有遮挡物，出风格栅必须使用弧形且较宽的导风条。

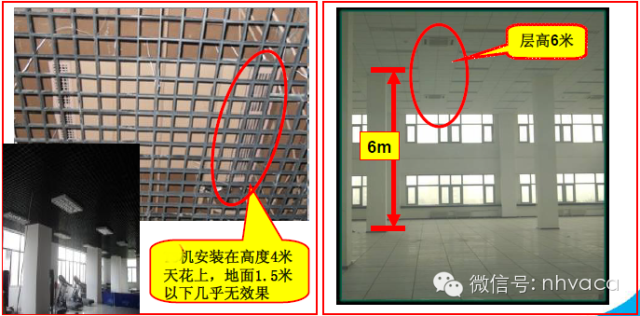

错误：室内机安装在过高空间，热损失大，制冷效果打折扣，制热热风吹不下，地面效果很差。T3机静压为0Pa，接风管长度不能超过0.5米，安装出风口高度不能超过2.4米，出风口不能有遮挡物。

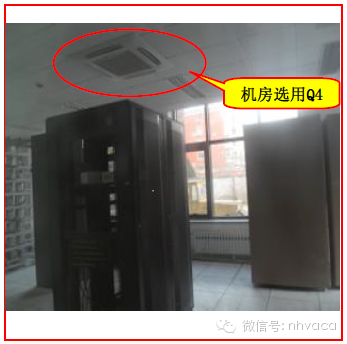

错误：
一、机房发热量大，在外界环境较低的情况下也要开制冷，导致模式冲突；
二、机房要24小时不间断降温，系统小负荷运转，回油不足严重影响系统运行，导致压缩机烧毁等。
室内机无防尘保护
错误：室内机施工过程没有防尘保护。在施工过程工地上灰尘、沙土、杂质等很容易对设备进行二次污染。
正确：施工过程装上防尘套有效防止灰尘、杂质等进入机器内，避免造成设备二次污染。
正确：室内机安装完成后，应与装修配合，设计就近开检修口，以方便日后检修。检修口开口最少400×400mm 。

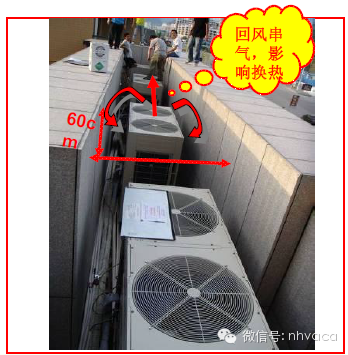

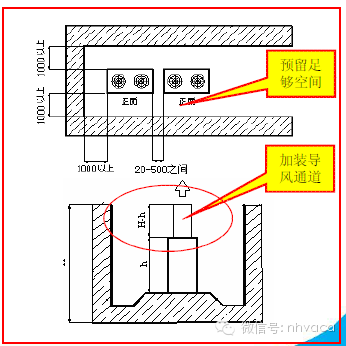

错误：室外机低于周围墙面，引起室外机排回风串气，影响换热效果。正确：按照要求预留机组之间、机组与墙的距离，室外机低于周围墙面，采用导风通道散热方式。

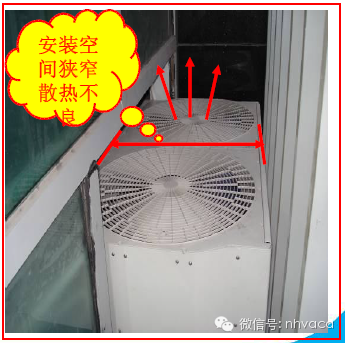

错误：机组与机组之间间隔太小，导致回风不畅；维修不方便。错误：机组安装在狭窄的室内，导致回风不畅、回风短路、散热不良；无法维修。
错误：外机安装在室内，没有导风风管，安装环境恶劣，导致散热不良，送回风不畅，回风短路；几乎无维修空间，进出都得踩踏机器。

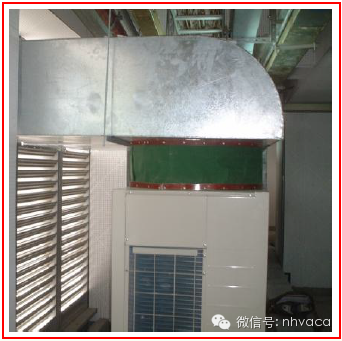

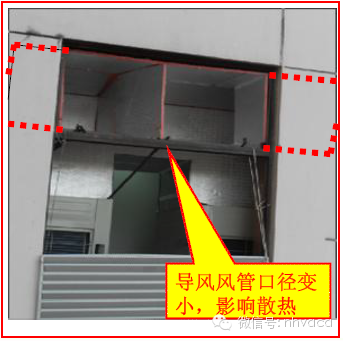

错误：室外机安装在室内，导风管口径变小，导致出风静压增大，产生噪音，影响散热。正确：室外机安装在室内，导风管安装规范，出回风顺畅。

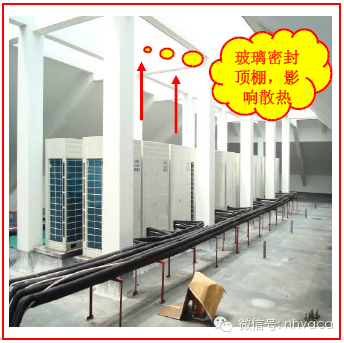

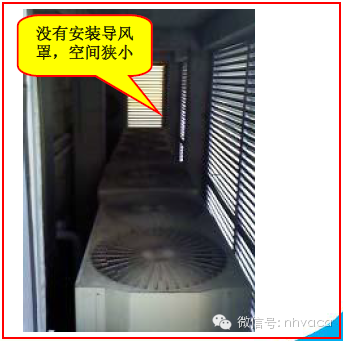

错误：空间密闭，大量热量积聚，导致散热不良，送回风短路；安装场所低矮，出风受阻，送回风短路，导致散热不良，噪音增大，系统运行负荷增大，长期运行导致系统崩溃，压缩机烧毁。

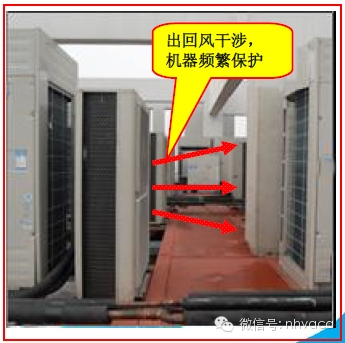

错误：送回风干涉，机器回风温度异常，机器频繁保护开停，长期导致系统故障，烧毁压缩机。

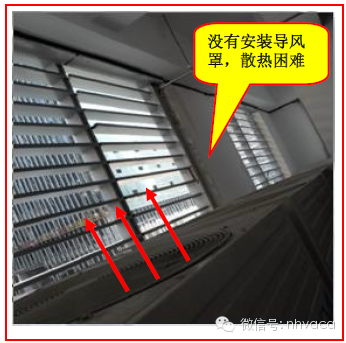

正确：室外建筑百叶安装导风装置，有效传导机组出风，保证送回风顺畅。

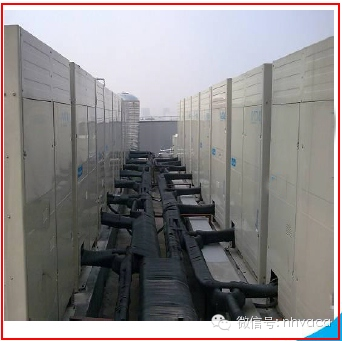

正确：室外机安装场所应不影响散热，不影响维修；机组间间距合理，送回风顺畅；噪音不扰民。
