建筑智能化系统安装做法图文全解析
发布时间：2015-12-01作者：来源：浏览次数：2871

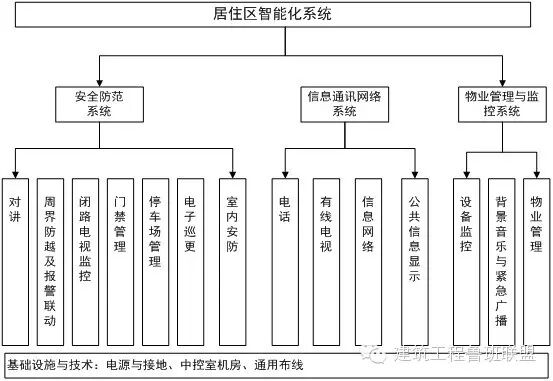

建筑智能化系统主要由安全防范系统、信息通讯网络系统、物业管理与监控系统、基础设施与技术四部分组成，具体组成如下图总结：
下面对整个智能化系统的施工安装做法进行图文展示，分享给盟友们参考！
一、安全防范系统
1、对讲子系统设备安装图示：

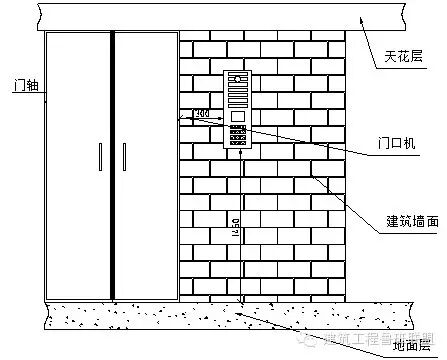

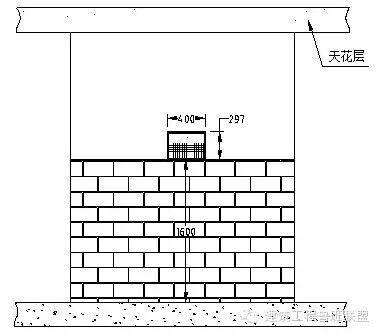

门口机墙装图示
门口机配独立底座安装图示

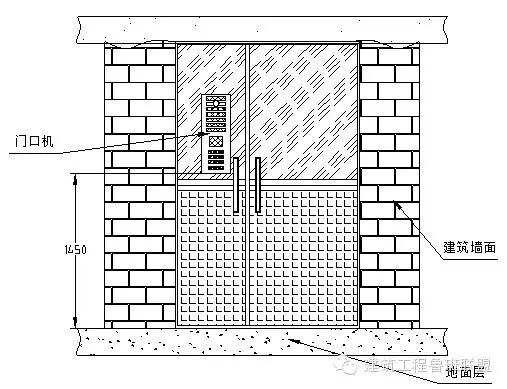

门口机门上装图示

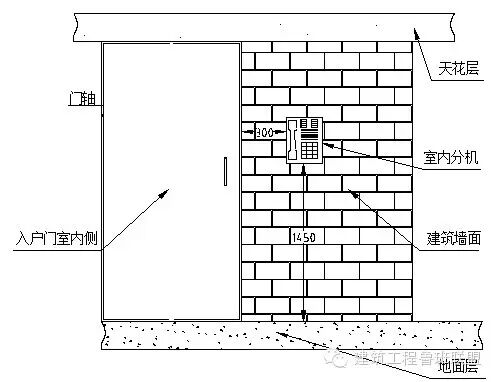

室内分机安装图示
2、周界防越及报警联动子系统设备安装图示：

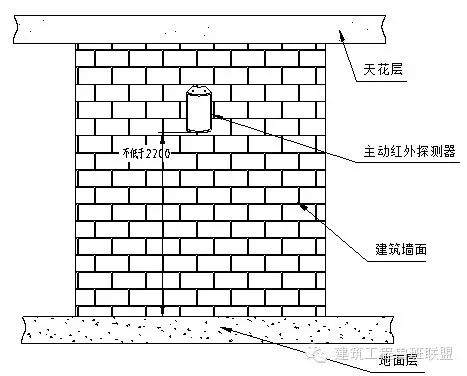

主动红外探测器安装示意图
3、闭路电视监控子系统设备安装图示：

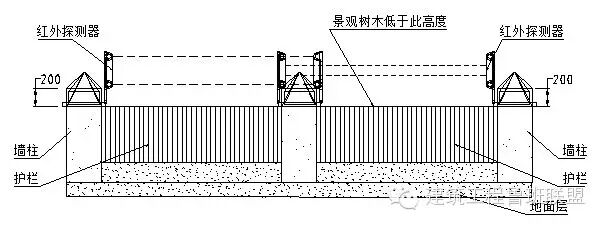

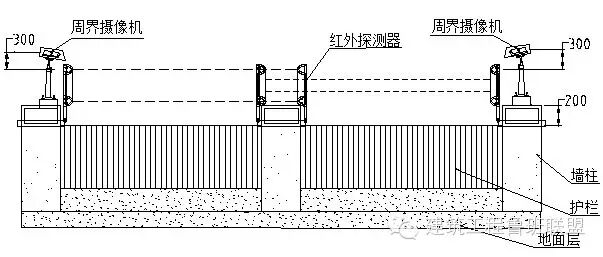

周界摄像机与红外探测器关系示意图
一体化球机安装示意图

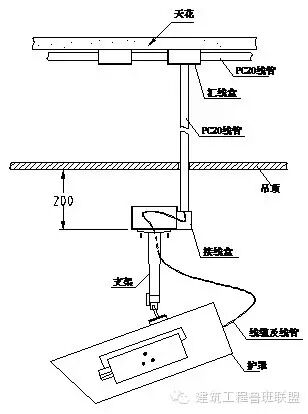

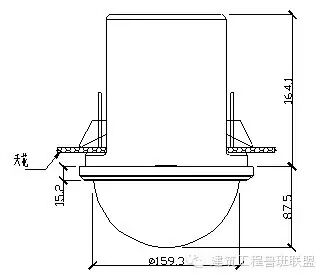

枪机吸顶安装示意图

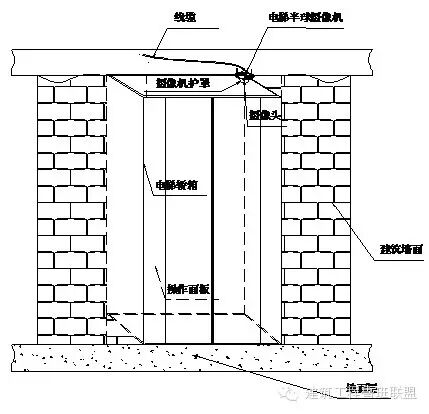

电梯针孔摄像机安装图示
4、门禁管理子系统设备安装图示：

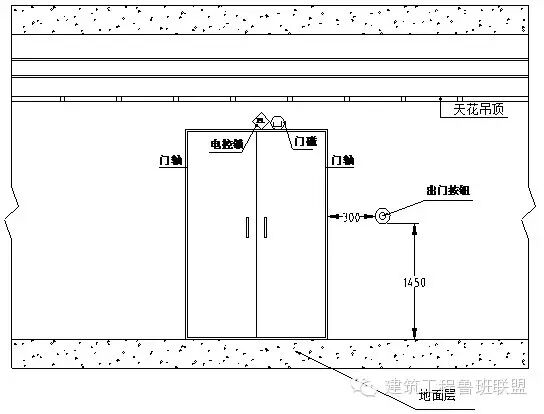

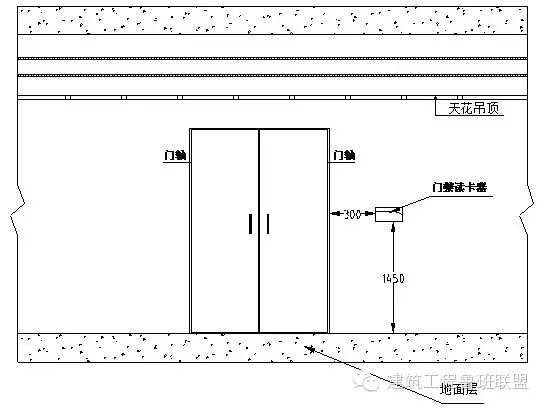

门禁机安装图示（双门，门外侧）
门禁机安装图示（双门，门内侧）

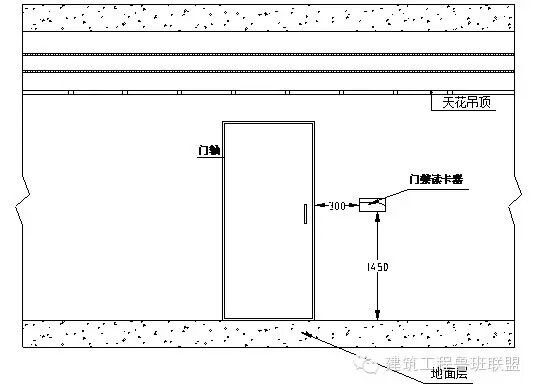

门禁机安装图示（单门，门外侧）

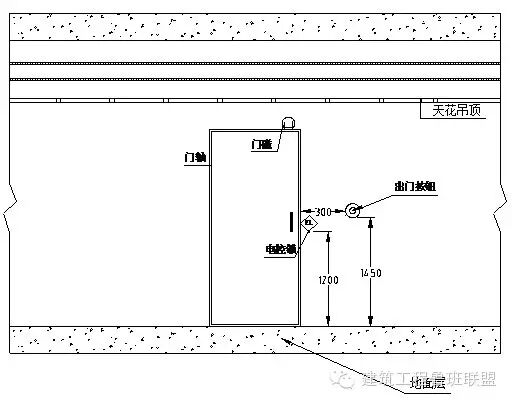

门禁机安装图示（单门，门内侧）
5、停车场管理子系统设备安装图示：
共用岗亭设备安装图示

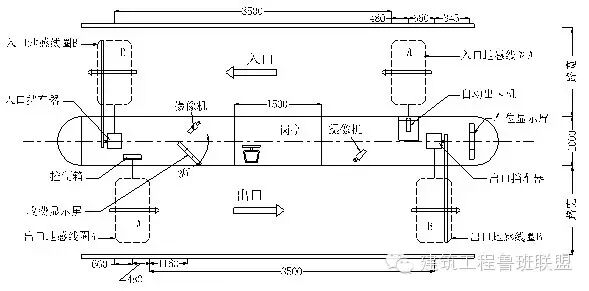

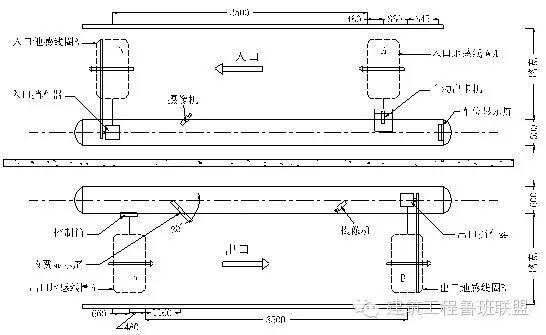

入口与出口分离设备安装图示
6、电子巡更子系统设备安装图示：

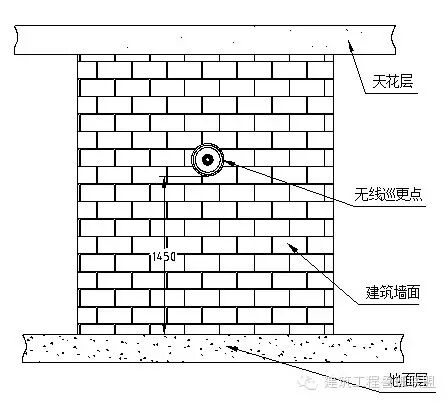

巡更点安装图示
7、室内安防子系统设备安装图示：

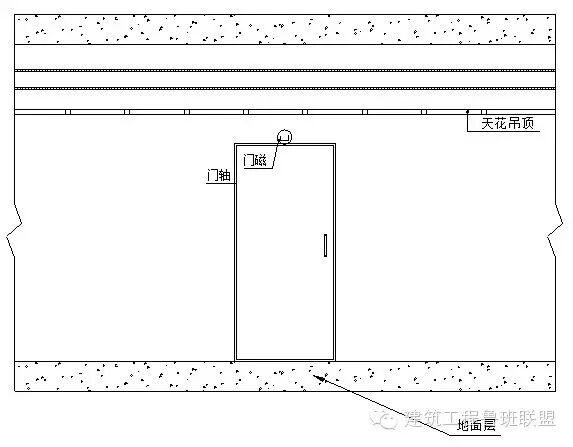

门磁开关安装图示
红外/微波双鉴探测器安装图示

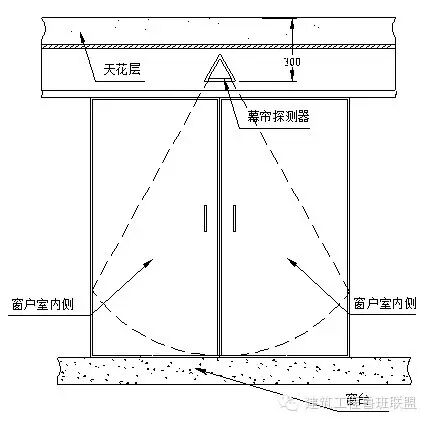

幕帘探测器安装图示

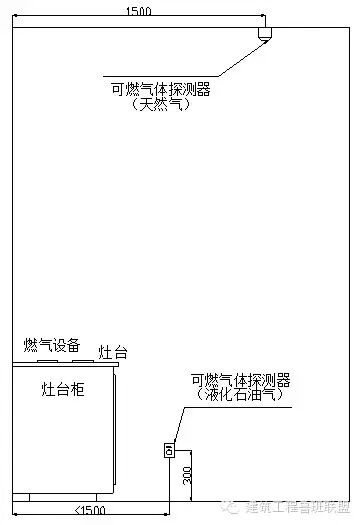

燃气探测器安装图示
二、信息通讯网络系统
1、电话子系统设备安装图示：

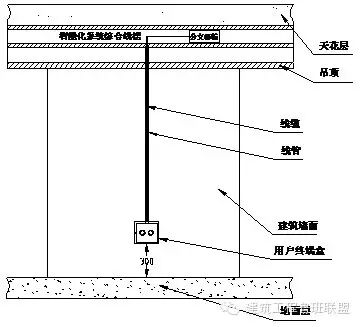

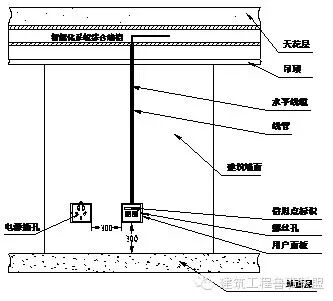

电话插座安装图示
2、有线电视子系统设备安装图示：
有线电视插座安装图示
3、信息网络子系统设备安装图示：

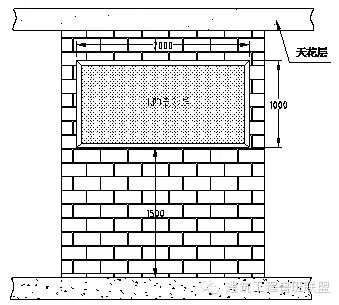

LED显示屏安装图示
LCD显示屏安装图示

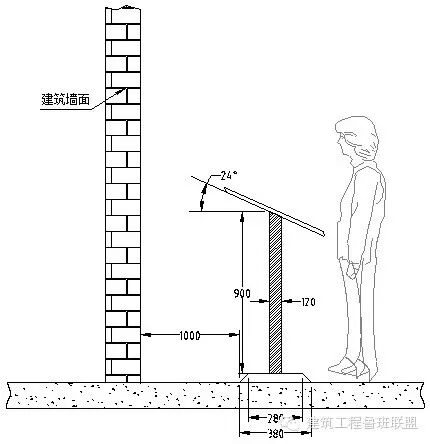

LCD触摸屏安装图示
三、 物业管理与监控系统
1、设备监控子系统
2、 背景音乐与紧急广播子系统设备安装图示：

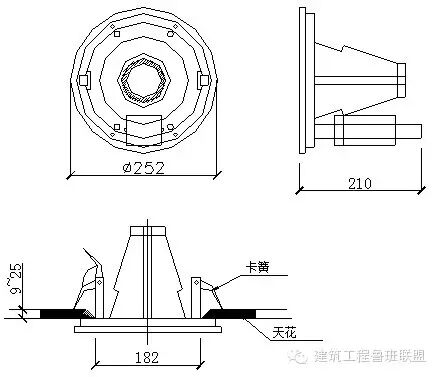

吸顶式扬声器安装图示

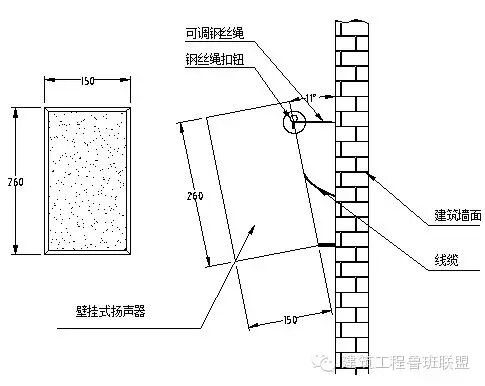

壁挂式扬声器安装图示

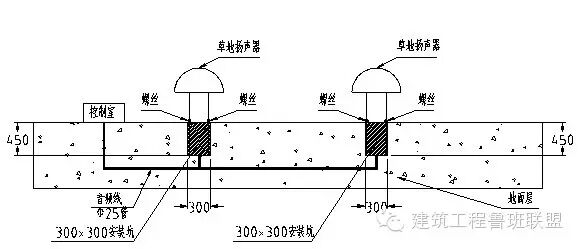

草坪音箱安装图示

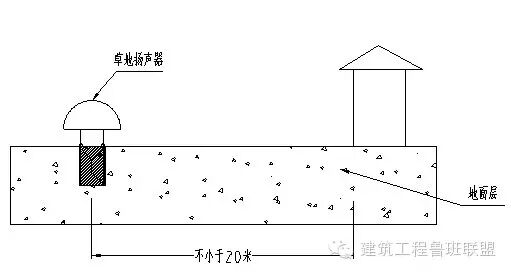

室外扬声器与首层业主家的距离
3、物业管理子系统
四、基础设施与技术
1、电源与接地子系统
2、 中控室机房子系统设备安装图示：

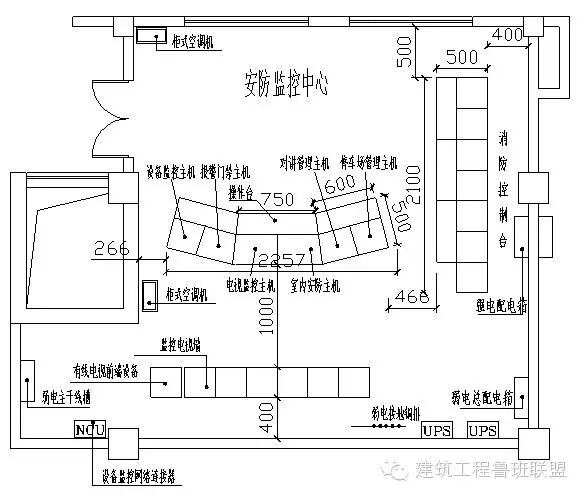

中控室设备布置图示（安防监控室与消防控制室合用）
