熟悉各专业图纸，不仅仅是本专业的，包括其他专业的图纸。
处理底图（将建筑专业修改为8号色，各专业按专业性质分层，分色）。
将各专业图纸复制至建筑底图上。
根据标高要求，完成各专业管线的标高（做法参考下述管线综合的思路）。
根据需要完成剖面图的绘制。
将完成的各专业图纸分开，分别出图。

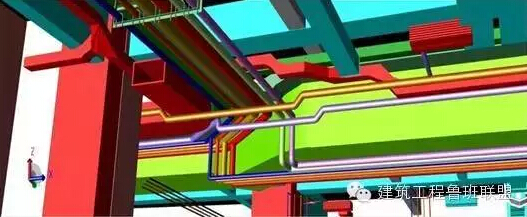

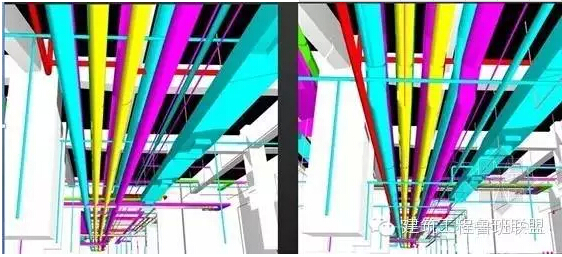

机电工程（水暖电）管线综合的基本原则/思路
管线综合应以暖通专业为主，水电专业为辅，因为暖通的风管最大。水暖电如果出现打架、互不相让时，由项目经理进行协调。最后由专人进行汇总，绘制最终的管线综合图纸。
暖通的风管如果不止一根，一般来说，排烟管宜高于其他风管；大风管宜高于小风管。两个风管如果只是在局部交叉，可以安装在同一标高，交叉的位置小风管绕大风管。
水管方面，有压管绕无压管。
空调水平干管宜高于风机盘管。
冷凝水应考虑坡度，吊顶的实际安装高度通常由冷凝水的最低点决定。
电气专业桥架安装比较自由，可以见缝插针，建议先把空调、给排水的管道安排好，再考虑桥架的空间。桥架不宜安装在水管的正下方。
给排水的管道较多，有条件的情况下建议其单独占一段水平空间，不与空调管道并行。但是高度紧张时这样的想法是很难实现的。实在安排不下时，让个别水管穿梁。如果穿梁都无法解决吊顶的问题，那只好改系统了，比如水管全改成竖向系统，不走水平管。
从走道进入房间的新风支管如果与梁或者其他管道打架，可以改用软风管，自由弯曲，绕开障碍物。
走道吊顶里不能全部摆满，要留出一定的操作空间，便于以后检修。
复杂的工程，图纸是画不清楚的，要靠施工单位在现场做综合。
补充：公共走道内考虑到安装空间小桥架、母线、喷淋在最上面，风管、水管在下面，遇见打架，电管和水管让通风管，电管让水管。
